Core OS Cluster †

Core OS = docker + fleet + flannel + etcd

↑

fleet 概要 †

systemd のクラスタ拡張
- systemd では systemctl start で、プロセスを起動

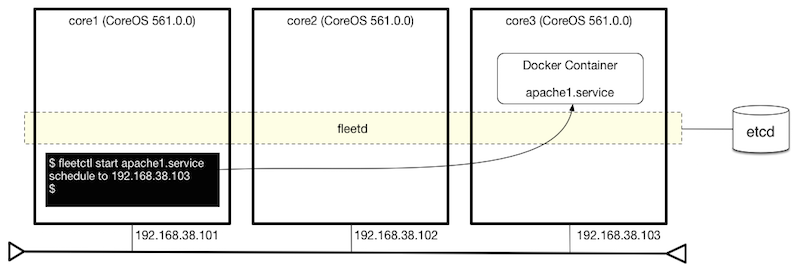

- fleet では fleetctl start で、クラスタ上のどっかでプロセスが起動する
fleet で起動するのは docker でなくてもよい、どんなプロセスでもいい。まぁ Docker にしか使わんけど
クラスタの状態は etcd (分散KVS) に保持される

↑

flannel 概要 †

flannel は、docker ネットワークの調整を行う
各マシンの docker ネットワーク空間が被らないように調整する
各マシンの docker ネットワークを接続する仮想的なネットワークを実現する
クラスタの状態は etcd (分散KVS) に保持される

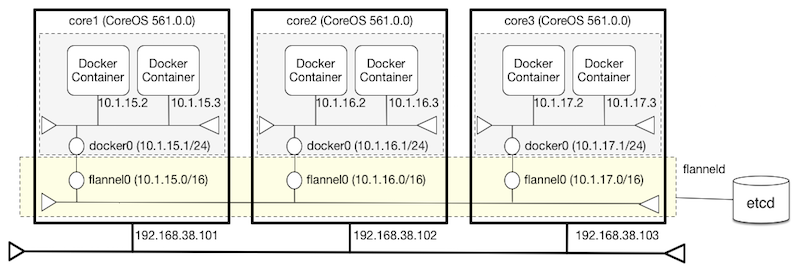

10.1.15.*/24 に含まれる NIC = [flannel0(10.1.15.0), docker0(10.1.15.1), Container(10.1.15.2), Container(10.1.15.3)]
10.1.16.*/24 に含まれる NIC = [flannel0(10.1.15.0), docker0(10.1.15.1), Container(10.1.15.2), Container(10.1.15.3)]
10.1.17.*/24 に含まれる NIC = [flannel0(10.1.17.0), docker0(10.1.17.1), Container(10.1.17.2), Container(10.1.17.3)]
10.1.*.*/16 に含まれる NIC =
[flannel0(10.1.15.0), docker0(10.1.15.1), Container(10.1.15.2), Container(10.1.15.3),
flannel0(10.1.16.0), docker0(10.1.16.1), Container(10.1.16.2), Container(10.1.16.3),
flannel0(10.1.17.0), docker0(10.1.17.1), Container(10.1.17.2), Container(10.1.17.3)]
このようにして、外部から Docker Container は 10.1.*.*/16 ネットワークのノードに見える
物理マシンをまたいで Docker Container 間の通信ができる

↑

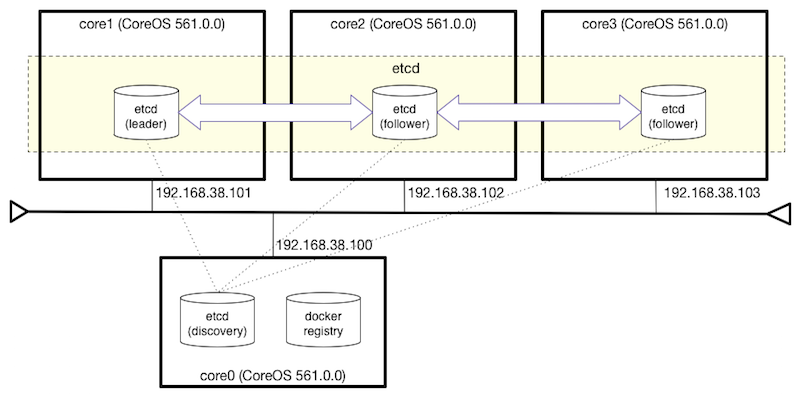

etcd 概要 †

分散 KVS
- leader 1 台と follower n 台構成
- leader が落ちると、follower の中から leader が選出される
etcd のエントリーは各マシンにファイルとして格納される
- memcached のように揮発しない
- まっさらで立ちあげたい場合にはファイルを消す必要あり
etcd 自体の管理をするために discovery サービスが必要。
- discovery サービス自体も etcd
- クラスタが起動した後には discovery サービスは使われない(discovery サービスが落ちても etcd の分散KVSは止まらない)
- クラスタ (fleet, flannel) 管理用の etcd と、それらの etcd の discovery 用の etcd は共有できない。クラスタ管理用 etcd 起動時に discovery 用 etcd が稼働している必要があるので

↑

クラスタマシンの準備 †

Macbook 上の VMWare Fusion で実験
一台分の設定内容は「Docker CoreOS」

一度立ち上げて、仮想NIC に MAC アドレスを割り振ってから、固定 IP 化。あと、ネットワーク設定が bridge になっているので NAT にする

MAC アドレスの調査

[~/Documents/Virtual Machines.localized]$ find ./ -name "coreos_*.vmx" -exec cat {} \; | grep "displayName\|generatedAddress"
displayName = "coreos0"
ethernet0.generatedAddress = "00:0c:29:97:dd:62"
ethernet0.generatedAddressOffset = "0"
displayName = "coreos1"
ethernet0.generatedAddress = "00:0c:29:16:dd:7e"
ethernet0.generatedAddressOffset = "0"
displayName = "coreos2"
ethernet0.generatedAddress = "00:0c:29:bd:08:bb"
ethernet0.generatedAddressOffset = "0"
displayName = "coreos3"
ethernet0.generatedAddress = "00:0c:29:03:d1:3f"
ethernet0.generatedAddressOffset = "0"

DHCPサーバの設定

[/Library/Preferences/VMware Fusion/vmnet8]$ tail -35 dhcpd.conf
host vmnet8 {
	hardware ethernet 00:50:56:C0:00:08;
	fixed-address 192.168.38.1;
	option domain-name-servers 0.0.0.0;
	option domain-name "";
	option routers 0.0.0.0;
}
####### VMNET DHCP Configuration. End of "DO NOT MODIFY SECTION" #######

host ubuntu {
	hardware ethernet 00:0c:29:09:32:ef;
	fixed-address 192.168.38.10;
}

host coreos0 {
	hardware ethernet 00:0C:29:97:DD:62;
	fixed-address 192.168.38.100;
}

host coreos1 {
	hardware ethernet 00:0C:29:16:DD:7E;
	fixed-address 192.168.38.101;
}

host coreos2 {
	hardware ethernet 00:0C:29:BD:08:BB;
	fixed-address 192.168.38.102;
}

host coreos3 {
	hardware ethernet 00:0C:29:03:D1:3F;
	fixed-address 192.168.38.103;
}

ちゃちゃっと SSH でログインできるように Mac (HOST) の ~/.ssh/config にエントリーを追加。鍵は insecure (CoreOS の配布するイメージに付属するサンプル) でいいや

Host coreos0
        HostName 192.168.38.100
        User core
        IdentityFile ~/.ssh/insecure_ssh_key
Host coreos1
        HostName 192.168.38.101
        User core
        IdentityFile ~/.ssh/insecure_ssh_key
Host coreos2
        HostName 192.168.38.102
        User core
        IdentityFile ~/.ssh/insecure_ssh_key
Host coreos3
        HostName 192.168.38.103
        User core
        IdentityFile ~/.ssh/insecure_ssh_key

↑

クラスタへのアクセス (ssh-agent) †

クラスタマシンには、秘密鍵を持たないようにする。
クラスタマシンには、管理マシン (ここでは Mac) からアクセスするようにする。(その代わり、クラスタマシンの公開鍵は全て同じにする)
クラスタマシンからクラスタマシンに SSH でログインしたいときどうするか? → ssh-agent を使う
ssh-agent を使うと、認証処理が管理マシン側で代行されるようになる。結果的に、管理マシン側の秘密鍵で、クラスタマシンからクラスタマシンへの SSH ログインが可能になる。
```
[~]$ ssh-agent bash
[~]$ ssh-add ~/.ssh/insecure_ssh_key
Identity added: /Users/atsushi/.ssh/insecure_ssh_key (/Users/atsushi/.ssh/insecure_ssh_key)

[~]$ ssh -A coreos1
CoreOS alpha (647.0.0)
core@coreos1 ~ $ ssh -A 192.168.38.102

CoreOS alpha (647.0.0)
core@coreos2 ~ $ ssh -A 192.168.38.103

CoreOS alpha (647.0.0)
core@coreos3 ~ $
```
- Mac 側で ssh-agent を起動する。引数に起動するシェルプログラムを指定する
- クラスタマシンへアクセスするための鍵を ssh-add する
- Mac から coreos1 へ ssh でログインする。引数に -A を使うと認証処理の代行が可能になる
- coreos1 から coreos2 に ssh でログインする際に、-A を使うとまた代行が可能になる
- ssh-agent は、1行目で起動した bash が終了すると終了する。かならず終了させること。
Windows の場合は putty (Pegeant) で同じことができるよ。Cygwin から ssh-agent でもいいけど

↑

etcd †

↑

etcdコマンドの起動オプション †

option	summary	default value
-peer-addr=$addr:$port	etcd間通信に利用するアドレスとポート	127.0.0.1:7001
-addr=$addr:$port	etcdとクライアント間の通信に利用するアドレスとポート	127.0.0.1:4001
-data-dir=$dir	データ格納ディレクトリ	カレントディレクトリ
-name=$name	ノード名	UUID
-discovery=$url	クラスタ内のノードの情報を格納するKVS http://192.168.38.1:4001/v2/keys/discovery/012345	-

[~]$ brew install etcd etcdctl jq
[~]$ etcd -peer-addr=192.168.38.1:7001 -addr=192.168.38.1:4001 -data-dir=etcd/node00 -name=node00
[etcd] Jan 27 01:37:21.794 INFO      | node00 is starting a new cluster
[etcd] Jan 27 01:37:21.796 INFO      | etcd server [name node00, listen on :4001, advertised url http://192.168.38.1:4001]
[etcd] Jan 27 01:37:21.796 INFO      | peer server [name node00, listen on :7001, advertised url http://192.168.38.1:7001]
[etcd] Jan 27 01:37:21.796 INFO      | node00 starting in peer mode
[etcd] Jan 27 01:37:21.796 INFO      | node00: state changed from 'initialized' to 'follower'.
[etcd] Jan 27 01:37:21.796 INFO      | node00: state changed from 'follower' to 'leader'.
[etcd] Jan 27 01:37:21.796 INFO      | node00: leader changed from '' to 'node00'.

↑

coreos0 (discovery) †

/usr/share/oem/cloud-config.yml に etcd の起動設定を追記

core@localhost ~ $ cat /usr/share/oem/cloud-config.yml
#cloud-config

hostname: coreos0

coreos:
  etcd:
    name: node00
  units:
    - name: etcd.service
      command: start

ssh_authorized_keys:
  - ssh-rsa AAAAB3NzaC1yc2EAAAABIwAAAQEA6NF8iallvQVp22WDkTkyrtvp9eWW6A8YVr+kz4TjGYe7gHzIw+niNltGEFHzD8+v1I2YJ6oXevct1YeS0o9HZyN1Q9qgCgzUFtdOKLv6IedplqoPkcmF0aYet2PkEDo3MlTBckFXPITAMzF8dJSIFo9D8HfdOV0IAdx4O7PtixWKn5y2hMNG0zQPyUecp4pzC6kivAIhyfHilFR61RGL+GPXQ2MWZWFYbAGjyiYJnAmCP3NOTd0jMZEnDkbUvxhMmBYSdETk1rRgm+R4LOzFUGaHqHDLKLX+FIPKcF96hrucXzcWyLbIbEgE98OHlnVYCzRdK8jlqm8tehUc9c9WhQ== vagrant insecure public key

https://coreos.com/docs/cluster-management/setup/cloudinit-cloud-config/
こっから、/usr/lib/systemd/system/etcd.service が作られる

設定内容を反映 (

core@localhost ~ $ sudo coreos-cloudinit -from-file=/usr/share/oem/cloud-config.yml

etcd に discovery ディレクトリの作成
```
core@localhost ~ $ curl -X PUT http://127.0.0.1:4001/v2/keys/discovery/012345/_config/size -d value=3
{"action":"set","node":{"key":"/discovery/012345/_config/size","value":"3","modifiedIndex":3,"createdIndex":3}}
```
- discovery url は http://192.168.38.100:4001/v2/keys/discovery/012345
- size -d value=3 は、discovery サービスのプロセス数。もしもクラスタの台数が 10 台の場合、etcd は 3 プロセス、proxy サービスが 7 プロセス起動することになる
どっちも初回のみ必要。etcd は、設定ファイルをローカルファイルに記録するので

https://discovery.etcd.io/new で、一時的な discovery servie を作ることができる。discovery url は、Webサービスの帰り値として返ってくる
```
[~]$ curl https://discovery.etcd.io/new
https://discovery.etcd.io/6cdd01cb6656463a56528db78c79a2c3
```

↑

coreos1〜3 (cluster) †

/usr/share/oem/cloud-config.yml に etcd の起動設定を追記

#cloud-config

hostname: coreos1

coreos:
  etcd:
    name: node01
    discovery: http://192.168.38.100:4001/v2/keys/discovery/012345
    addr: 192.168.38.101:4001
    peer-addr: 192.168.38.101:7001
  units:
    - name: etcd.service
      command: start
    - name: fleet.service
      command: start

ssh_authorized_keys:
  - ssh-rsa AAAAB3NzaC1yc2EAAAABIwAAAQEA6NF8iallvQVp22WDkTkyrtvp9eWW6A8YVr+kz4TjGYe7gHzIw+niNltGEFHzD8+v1I2YJ6oXevct1YeS0o9HZyN1Q9qgCgzUFtdOKLv6IedplqoPkcmF0aYet2PkEDo3MlTBckFXPITAMzF8dJSIFo9D8HfdOV0IAdx4O7PtixWKn5y2hMNG0zQPyUecp4pzC6kivAIhyfHilFR61RGL+GPXQ2MWZWFYbAGjyiYJnAmCP3NOTd0jMZEnDkbUvxhMmBYSdETk1rRgm+R4LOzFUGaHqHDLKLX+FIPKcF96hrucXzcWyLbIbEgE98OHlnVYCzRdK8jlqm8tehUc9c9WhQ== vagrant insecure public key

設定反映

core@coreos1 /usr/share/oem $ sudo rm -rf /usr/bin/etcd
core@coreos1 /usr/share/oem $ sudo coreos-cloudinit -from-file=./cloud-config.yml

/usr/bin/etcd (etcdのデータが永続化されているディレクトリ) を消すのがミソ

/usr/lib/systemd/system/etcd.service

[Unit]
Description=etcd

[Service]
User=etcd
PermissionsStartOnly=true
Environment=ETCD_DATA_DIR=/var/lib/etcd
Environment=ETCD_NAME=%m
ExecStart=/usr/bin/etcd
Restart=always
RestartSec=10s

/run/systemd/system/etcd.service.d/20-cloudinit.conf

[Service]
Environment="ETCD_ADDR=192.168.38.101:4001"
Environment="ETCD_DISCOVERY=http://192.168.38.1:4001/v2/keys/discovery/012345"
Environment="ETCD_NAME=node01"
Environment="ETCD_PEER_ADDR=192.168.38.101:7001"

↑

クラスタの状態を確認 †

$ curl -L http://192.168.38.101:4001/v2/machines
http://192.168.38.101:4001, http://192.168.38.102:4001, http://192.168.38.103:4001

$ curl -s http://192.168.38.101:4001/v2/keys/_etcd/machines | jq .
{
  "action": "get",
  "node": {
    "key": "/_etcd/machines",
    "dir": true,
    "nodes": [
      {
        "key": "/_etcd/machines/node01",
        "value": "etcd=http%3A%2F%2F192.168.38.101%3A4001&raft=http%3A%2F%2F192.168.38.101%3A7001",
        "modifiedIndex": 1,
        "createdIndex": 1
      },
      {
        "key": "/_etcd/machines/node02",
        "value": "etcd=http%3A%2F%2F192.168.38.102%3A4001&raft=http%3A%2F%2F192.168.38.102%3A7001",
        "modifiedIndex": 134,
        "createdIndex": 134
      },
      {
        "key": "/_etcd/machines/node03",
        "value": "etcd=http%3A%2F%2F192.168.38.103%3A4001&raft=http%3A%2F%2F192.168.38.103%3A7001",
        "modifiedIndex": 194,
        "createdIndex": 194
      }
    ],
    "modifiedIndex": 1,
    "createdIndex": 1
  }
}

良いんじゃないでしょうか。coreos1 に Hello をセットして coreos2,3 から取り出せるか

$ curl -X PUT http://192.168.38.101:4001/v2/keys/message -d value="HELLO"
{"action":"set","node":{"key":"/message","value":"HELLO","modifiedIndex":703,"createdIndex":703}}

$ curl -X GET http://192.168.38.102:4001/v2/keys/message
{"action":"get","node":{"key":"/message","value":"HELLO","modifiedIndex":703,"createdIndex":703}}

$ curl -X GET http://192.168.38.103:4001/v2/keys/message
{"action":"get","node":{"key":"/message","value":"HELLO","modifiedIndex":703,"createdIndex":703}}

こんなところで良いんじゃないでしょうか。

↑

etcd 操作コマンド †

普通は使う必要はないけど、なんかあった時の調査用に

データCRUD

[~]$ etcdctl set /message Hello
Hello
[~]$ etcdctl get /message
Hello
[~]$ etcdctl update /message goodby
goodby
[~]$ etcdctl get /message
goodby
[~]$ etcdctl rm /message

[~]$ etcdctl get /message
Error:  100: Key not found (/message) [4]

HTTPメソッドを直に投げてもいい

[~]$ curl -X PUT http://127.0.0.1:4001/v2/keys/message -d value="HELLO" | jq .
{
  "action": "set",
  "node": {
    "key": "/message",
    "value": "HELLO",
    "modifiedIndex": 9,
    "createdIndex": 9
  }
}
[~]$ curl -X GET http://127.0.0.1:4001/v2/keys/message | jq .
{
  "action": "get",
  "node": {
    "key": "/message",
    "value": "HELLO",
    "modifiedIndex": 9,
    "createdIndex": 9
  }
}
[~]$ curl -X DELETE http://127.0.0.1:4001/v2/keys/message | jq .
{
  "action": "delete",
  "node": {
    "key": "/message",
    "modifiedIndex": 10,
    "createdIndex": 9
  },
  "prevNode": {
    "key": "/message",
    "value": "HELLO",
    "modifiedIndex": 9,
    "createdIndex": 9
  }
}
[~]$ curl -X GET http://127.0.0.1:4001/v2/keys/message | jq .
{
  "errorCode": 100,
  "message": "Key not found",
  "cause": "/message",
  "index": 10
}

ノードを列挙

[~]$ curl -L http://127.0.0.1:4001/v2/machines
http://127.0.0.1:4001

詳細版

[~]$ curl -s http://127.0.0.1:4001/v2/keys/_etcd/machines | jq .
{
  "action": "get",
  "node": {
    "key": "/_etcd/machines",
    "dir": true,
    "nodes": [
      {
        "key": "/_etcd/machines/leader",
        "value": "etcd=http%3A%2F%2F127.0.0.1%3A4001&raft=http%3A%2F%2F127.0.0.1%3A7001",
        "modifiedIndex": 1,
        "createdIndex": 1
      }
    ],
    "modifiedIndex": 1,
    "createdIndex": 1
  }
}

↑

flannel †

https://github.com/coreos/flannel

↑

etcd に flannel ネットワークの設定を書き込む †

core@core1 ~ $ etcdctl rm /coreos.com/network/ --recursive
core@core1 ~ $ etcdctl mk /coreos.com/network/config '{"Network":"11.0.0.0/16"}'
core@core1 ~ $ etcdctl get /coreos.com/network/config
{"Network":"11.0.0.0/16"}

→ flannelの設定が終わったあとの etcd

↑

ビルド †

core@core1 ~ $ sudo -s
core1 core # mkdir /opt
core1 core # cd /opt/
core1 opt # git clone https://github.com/coreos/flannel.git
core1 opt # cd flannel/
core1 flannel # sudo docker run -v `pwd`:/opt/flannel -i -t google/golang /bin/bash -c "cd /opt/flannel && ./build"
core1 flannel # cd ..
core1 opt # mkdir bin
core1 opt # cd bin
core1 bin # ln -s ../flannel/bin/flanneld flanneld
core1 bin # exit
exit

確認

core@localhost ~ $ /opt/bin/flanneld -version
0.3.0+git

Core OS 633 には、/usr/lib/systemd/system/flanneld.service が入っている。この中で起動しているのが /opt/bin/flanneld 。そのうちビルドしなくてもいいようになるのでしょう

↑

/usr/share/oem/cloud-config.yml に flanneld の起動設定を追記 †

#cloud-config

stname: coreos1

coreos:
  etcd:
    name: node01
    discovery: http://192.168.38.100:4001/v2/keys/discovery/012345
    addr: 192.168.38.101:4001
    peer-addr: 192.168.38.101:7001
  units:
    - name: etcd.service
      command: start
    - name: fleet.service
      command: start
    - name: flanneld.service
      command: start

ssh_authorized_keys:
  - ssh-rsa AAAAB3NzaC1yc2EAAAABIwAAAQEA6NF8iallvQVp22WDkTkyrtvp9eWW6A8YVr+kz4TjGYe7gHzIw+niNltGEFHzD8+v1I2YJ6oXevct1YeS0o9HZyN1Q9qgCgzUFtdOKLv6IedplqoPkcmF0aYet2PkEDo3MlTBckFXPITAMzF8dJSIFo9D8HfdOV0IAdx4O7PtixWKn5y2hMNG0zQPyUecp4pzC6kivAIhyfHilFR61RGL+GPXQ2MWZWFYbAGjyiYJnAmCP3NOTd0jMZEnDkbUvxhMmBYSdETk1rRgm+R4LOzFUGaHqHDLKLX+FIPKcF96hrucXzcWyLbIbEgE98OHlnVYCzRdK8jlqm8tehUc9c9WhQ== vagrant insecure public key

起動してみる

core@localhost ~ $ sudo coreos-cloudinit -from-file=/usr/share/oem/cloud-config.yml
Checking availability of "local-file"
Fetching user-data from datasource of type "local-file"
line 3: warning: unrecognized key "stname"
Fetching meta-data from datasource of type "local-file"
2015/04/01 14:18:37 Parsing user-data as cloud-config
Merging cloud-config from meta-data and user-data
2015/04/01 14:18:37 Authorized SSH keys for core user
2015/04/01 14:18:37 Writing drop-in unit "20-cloudinit.conf" to filesystem
2015/04/01 14:18:37 Writing file to "/run/systemd/system/etcd.service.d/20-cloudinit.conf"
2015/04/01 14:18:37 Wrote file to "/run/systemd/system/etcd.service.d/20-cloudinit.conf"
2015/04/01 14:18:37 Wrote drop-in unit "20-cloudinit.conf"
2015/04/01 14:18:37 Ensuring runtime unit file "etcd.service" is unmasked
2015/04/01 14:18:37 Ensuring runtime unit file "fleet.service" is unmasked
2015/04/01 14:18:37 Ensuring runtime unit file "locksmithd.service" is unmasked
2015/04/01 14:18:37 Calling unit command "start" on "etcd.service"'
2015/04/01 14:18:37 Result of "start" on "etcd.service": done
2015/04/01 14:18:37 Calling unit command "start" on "fleet.service"'
2015/04/01 14:18:37 Result of "start" on "fleet.service": done
2015/04/01 14:18:37 Calling unit command "start" on "flanneld.service"'
2015/04/01 14:18:37 Result of "start" on "flanneld.service": done

core@localhost ~ $ sudo systemctl status flanneld.service
● flanneld.service - Network fabric for containers
   Loaded: loaded (/usr/lib64/systemd/system/flanneld.service; static; vendor preset: disabled)
   Active: active (running) since Wed 2015-04-01 14:11:56 UTC; 7min ago
     Docs: https://github.com/coreos/flannel
 Main PID: 742 (sdnotify-proxy)
   CGroup: /system.slice/flanneld.service
           ├─742 /usr/libexec/sdnotify-proxy /run/flannel/sd.sock /usr/bin/docker run --net=host --privileged=true --rm --volume...
           └─744 /usr/bin/docker run --net=host --privileged=true --rm --volume=/run/flannel:/run/flannel --env=NOTIFY_SOCKET=/r...

Apr 01 14:18:58 localhost sdnotify-proxy[742]: I0401 14:18:58.918646 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:58 localhost sdnotify-proxy[742]: I0401 14:18:58.969141 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.019231 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.068477 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.119422 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.169538 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.219166 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.269324 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.320882 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Apr 01 14:18:59 localhost sdnotify-proxy[742]: I0401 14:18:59.365672 00001 subnet.go:447] Lease renewed, new expiration: 2...00 UTC
Hint: Some lines were ellipsized, use -l to show in full.
core@localhost ~ $

↑

/usr/lib/systemd/system/flanneld.service を一応見ておく †

[Unit]
Description=Network fabric for containers
Documentation=https://github.com/coreos/flannel
Wants=etcd.service
Requires=early-docker.service
After=etcd.service early-docker.service
Before=early-docker.target

[Service]
Type=notify
Restart=always
RestartSec=5
Environment="TMPDIR=/var/tmp/"
Environment="DOCKER_HOST=unix:///var/run/early-docker.sock"
Environment="FLANNEL_VER=0.3.0"
Environment="ETCD_SSL_DIR=/etc/ssl/etcd"
LimitNOFILE=40000
LimitNPROC=1048576
ExecStartPre=/sbin/modprobe ip_tables
ExecStartPre=/usr/bin/mkdir -p /run/flannel
ExecStartPre=/usr/bin/mkdir -p ${ETCD_SSL_DIR}
ExecStartPre=/usr/bin/touch /run/flannel/options.env

ExecStart=/usr/libexec/sdnotify-proxy /run/flannel/sd.sock \
  /usr/bin/docker run --net=host --privileged=true --rm \
  --volume=/run/flannel:/run/flannel \
  --env=NOTIFY_SOCKET=/run/flannel/sd.sock \
  --env-file=/run/flannel/options.env \
  --volume=${ETCD_SSL_DIR}:/etc/ssl/etcd:ro \
  quay.io/coreos/flannel:${FLANNEL_VER} /opt/bin/flanneld --ip-masq=true

# Update docker options
ExecStartPost=/usr/bin/docker run --net=host --rm -v /run:/run \
  quay.io/coreos/flannel:${FLANNEL_VER} \
  /opt/bin/mk-docker-opts.sh -d /run/flannel_docker_opts.env -i

よく分からんが、etcd を参照しつつ flanneld を起動し、flanneld のネットワーク設定を元に docker コンテナを再起動しているようだ

↑

flannel ネットワーク †

core@localhost ~ $ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens192: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:16:dd:7e brd ff:ff:ff:ff:ff:ff
    inet 192.168.38.101/24 brd 192.168.38.255 scope global dynamic ens192
       valid_lft 257sec preferred_lft 257sec
    inet6 fe80::20c:29ff:fe16:dd7e/64 scope link
       valid_lft forever preferred_lft forever
4: flannel0: <POINTOPOINT,UP,LOWER_UP> mtu 1472 qdisc fq_codel state UNKNOWN group default qlen 500
    link/none
    inet 11.0.46.0/16 scope global flannel0
       valid_lft forever preferred_lft forever
5: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1472 qdisc noqueue state DOWN group default
    link/ether 56:84:7a:fe:97:99 brd ff:ff:ff:ff:ff:ff
    inet 11.0.46.1/24 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::5484:7aff:fefe:9799/64 scope link
       valid_lft forever preferred_lft forever

ふむふむちゃんと起動している。
このマシンの docker0 ネットワークは、11.0.46.1/24
クラスタの flannel0 ネットワークは、11.0.46.0/16

↑

Docker コンテナを起動してみる †

core@localhost ~ $ sudo docker run -ti ubuntu /bin/bash

root@d19c748f5d56:/# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
8: eth0: <BROADCAST,UP,LOWER_UP> mtu 1472 qdisc noqueue state UP group default
    link/ether 02:42:0b:00:2e:03 brd ff:ff:ff:ff:ff:ff
    inet 11.0.46.3/24 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:bff:fe00:2e03/64 scope link
       valid_lft forever preferred_lft forever

ふむふむよさ気な感じがする
この ubuntu コンテナの ip アドレスは、このマシンの docker0 ネットワーク（11.0.46.1/24）内のもの

↑

Core2,Core3 ノードにも同じ設定をする †

↑

Core3 で起動した ubuntu コンテナと Core2 で起動した ubuntu コンテナが通信できるか試す †

core@coreos3 ~ $ sudo docker run -ti ubuntu /bin/bash

root@cf7be88d257a:/# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
5: eth0: <BROADCAST,UP,LOWER_UP> mtu 1472 qdisc noqueue state UP group default
    link/ether 02:42:0b:00:3b:02 brd ff:ff:ff:ff:ff:ff
    inet 11.0.59.2/24 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:bff:fe00:3b02/64 scope link
       valid_lft forever preferred_lft forever

root@cf7be88d257a:/# ping 11.0.72.2
PING 11.0.72.2 (11.0.72.2) 56(84) bytes of data.
64 bytes from 11.0.72.2: icmp_seq=1 ttl=60 time=0.802 ms
64 bytes from 11.0.72.2: icmp_seq=2 ttl=60 time=0.601 ms
64 bytes from 11.0.72.2: icmp_seq=3 ttl=60 time=0.516 ms
64 bytes from 11.0.72.2: icmp_seq=4 ttl=60 time=0.484 ms
64 bytes from 11.0.72.2: icmp_seq=5 ttl=60 time=0.517 ms
^C
--- 11.0.72.2 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4001ms
rtt min/avg/max/mdev = 0.484/0.584/0.802/0.115 ms
root@cf7be88d257a:/#

ping は通った

↑

flannelの設定が終わったあとの etcd †

core@coreos3 ~ $ etcdctl ls /coreos.com/network/
/coreos.com/network/config
/coreos.com/network/subnets

core@coreos3 ~ $ etcdctl get /coreos.com/network/config
{"Network":"11.0.0.0/16"}

core@coreos3 ~ $ etcdctl ls /coreos.com/network/subnets
/coreos.com/network/subnets/11.0.46.0-24
/coreos.com/network/subnets/11.0.72.0-24
/coreos.com/network/subnets/11.0.59.0-24

core@coreos3 ~ $ etcdctl get /coreos.com/network/subnets/11.0.46.0-24
{"PublicIP":"192.168.38.101"}

core@coreos3 ~ $ etcdctl get /coreos.com/network/subnets/11.0.72.0-24
{"PublicIP":"192.168.38.102"}

core@coreos3 ~ $ etcdctl get /coreos.com/network/subnets/11.0.59.0-24
{"PublicIP":"192.168.38.103"}

ふむふむさういうことか
etcd の分散データベースで、各マシンの docker のサブネットと Public IP の対応が管理されているのね

↑

fleet †

↑

/usr/share/oem/cloud-config.yml に fleet の起動設定を記入 †

#cloud-config

stname: coreos1

coreos:
  update:
    group: alpha
    reboot-strategy: best-effort
  etcd:
    name: node01
    discovery: http://192.168.38.100:4001/v2/keys/discovery/012345
    addr: 192.168.38.101:4001
    peer-addr: 192.168.38.101:7001
  units:
    - name: etcd.service
      command: start
    - name: fleet.service
      command: start
    - name: flanneld.service
      command: start

ssh_authorized_keys:
  - ssh-rsa AAAAB3NzaC1yc2EAAAABIwAAAQEA6NF8iallvQVp22WDkTkyrtvp9eWW6A8YVr+kz4TjGYe7gHzIw+niNltGEFHzD8+v1I2YJ6oXevct1YeS0o9HZyN1Q9qgCgzUFtdOKLv6IedplqoPkcmF0aYet2PkEDo3MlTBckFXPITAMzF8dJSIFo9D8HfdOV0IAdx4O7PtixWKn5y2hMNG0zQPyUecp4pzC6kivAIhyfHilFR61RGL+GPXQ2MWZWFYbAGjyiYJnAmCP3NOTd0jMZEnDkbUvxhMmBYSdETk1rRgm+R4LOzFUGaHqHDLKLX+FIPKcF96hrucXzcWyLbIbEgE98OHlnVYCzRdK8jlqm8tehUc9c9WhQ== vagrant insecure public key

起動してみる

core@localhost ~ $ sudo coreos-cloudinit -from-file=/usr/share/oem/cloud-config.yml

↑

クラスタの状態を確認 †

[~]$ ssh core@coreos1
Last login: Sat Apr  4 06:37:15 2015 from 192.168.38.1
CoreOS alpha (640.0.0)
core@localhost ~ $ fleetctl list-machines
MACHINE		IP		METADATA
579c08c5...	192.168.38.102	-
b2be44bb...	192.168.38.103	-
edf014cc...	192.168.38.101	-
core@localhost ~ $

いいんじゃないでしょうか

↑

サンプルサービス (docker-apache.service) †

[Unit]
Description=Apache Official Container(https://registry.hub.docker.com/_/httpd/)
After=docker.service
Requires=docker.service

[Service]
TimeoutStartSec=0
ExecStartPre=-/usr/bin/docker kill apache
ExecStartPre=-/usr/bin/docker rm apache
ExecStartPre=/usr/bin/docker pull httpd:2.4
ExecStart=/usr/bin/docker run --name apache -p 10080:80 -i httpd:2.4
ExecStop=/usr/bin/docker stop apache

[Install]
WantedBy=multi-user.target

[X-Fleet]
X-Conflicts=docker-apache.service

基本的に systemd と同じ
- TimeoutStartSec? : デフォルトは 90 秒でタイムアウトだが、docker pull に時間がかかるので無制限にする
- ExecStartPre?=- : 失敗しても OK
拡張 [XFleet]
- X-MachineID={Machine ID} 特定のマシンにスケジューリングしたい時に指定
- X-MachineOf?={Unit} 特定のUnitが動いているマシンにスケジューリングしたい時に指定
- X-MachineMetadata?={Meta data} 特定の特徴を持つマシンにスケジューリングしたい時に指定(Region, Role, DiskType? など。colud-config の fleet.metadata に指定したもの)
- X-Conflicts={Unit} 特定のUnitが動いているマシンにスケジューリングしたくない時に指定
- X-Global どのマシンにスケジューリングされてもいいや

↑

サービスの登録 †

fleet クラスタに、サービス定義を登録する

core@localhost ~ $ fleetctl submit docker-apache.service

core@localhost ~ $ fleetctl list-unit-files
UNIT			HASH	DSTATE		STATE		TARGET
docker-apache.service	11e0200	inactive	inactive	-

core@localhost ~ $ fleetctl cat docker-apache.service
[Unit]
Description=Apache Official Container(https://registry.hub.docker.com/_/httpd/)
After=docker.service
Requires=docker.service

[Service]
TimeoutStartSec=0
ExecStartPre=-/usr/bin/docker kill apache
ExecStartPre=-/usr/bin/docker rm apache
ExecStartPre=/usr/bin/docker pull httpd:2.4
ExecStart=/usr/bin/docker run --name apache -p 10080:80 -i httpd:2.4
ExecStop=/usr/bin/docker stop apache

[Install]
WantedBy=multi-user.target

[X-Fleet]
X-Conflicts=docker-apache.service

↑

サービスのスケジューリング †

物理マシンに、サービスを登録する

core@localhost ~ $ fleetctl load docker-apache.service
Unit docker-apache.service loaded on 579c08c5.../192.168.38.102

core@localhost ~ $ fleetctl list-unit-files
UNIT			HASH	DSTATE	STATE	TARGET
docker-apache.service	11e0200	loaded	loaded	579c08c5.../192.168.38.102

↑

サービスの起動 †

物理マシンで、サービスを起動する

core@localhost ~ $ fleetctl start docker-apache
Unit docker-apache.service launched on 579c08c5.../192.168.38.102

↑

サービスの状態確認 †

core@localhost ~ $ fleetctl list-units
UNIT			MACHINE				ACTIVE	SUB
docker-apache.service	579c08c5.../192.168.38.102	active	running

よかよか

core@localhost ~ $ fleetctl status docker-apache
● docker-apache.service - Apache Official Container(https://registry.hub.docker.com/_/httpd/)
   Loaded: loaded (/run/fleet/units/docker-apache.service; linked-runtime; vendor preset: disabled)
   Active: active (running) since Mon 2015-06-01 13:54:13 UTC; 11s ago
  Process: 738 ExecStartPre=/usr/bin/docker pull httpd:2.4 (code=exited, status=0/SUCCESS)
  Process: 732 ExecStartPre=/usr/bin/docker rm apache (code=exited, status=1/FAILURE)
  Process: 671 ExecStartPre=/usr/bin/docker kill apache (code=exited, status=1/FAILURE)
 Main PID: 757 (docker)
   Memory: 1.5M
   CGroup: /system.slice/docker-apache.service
           └─757 /usr/bin/docker run --name apache -p 10080:80 -i httpd:2.4

Jun 01 13:54:13 coreos2 docker[738]: ec21802b3801: Already exists
Jun 01 13:54:13 coreos2 docker[738]: 58d2b0d4632c: Already exists
Jun 01 13:54:13 coreos2 docker[738]: 58d2b0d4632c: Already exists
Jun 01 13:54:13 coreos2 docker[738]: Digest: sha256:e1c78fd635d30cd2185b16e69244c78aefd8ed7154f4fb4d97000c7e4fb4e3b1
Jun 01 13:54:13 coreos2 docker[738]: Status: Image is up to date for httpd:2.4
Jun 01 13:54:13 coreos2 systemd[1]: Started Apache Official Container(https://registry.hub.docker.com/_/httpd/).
Jun 01 13:54:13 coreos2 docker[757]: AH00558: httpd: Could not reliably determine the server's fully qualified domain name, using 11.0.43.2. Set the 'ServerName' directive globally to suppress this message
Jun 01 13:54:13 coreos2 docker[757]: AH00558: httpd: Could not reliably determine the server's fully qualified domain name, using 11.0.43.2. Set the 'ServerName' directive globally to suppress this message
Jun 01 13:54:13 coreos2 docker[757]: [Mon Jun 01 13:54:13.317050 2015] [mpm_event:notice] [pid 1:tid 140234936838016] AH00489: Apache/2.4.12 (Unix) configured -- resuming normal operations
Jun 01 13:54:13 coreos2 docker[757]: [Mon Jun 01 13:54:13.317993 2015] [core:notice] [pid 1:tid 140234936838016] AH00094: Command line: 'httpd -D FOREGROUND'

stdout を見たい場合には journal。tail -f のようにしたい場合には fleetctl journal -f apache でもいい

core@localhost ~ $ fleetctl journal -f docker-apache
-- Logs begin at Sun 2015-02-08 13:14:59 UTC. --
Jun 01 13:54:13 coreos2 docker[738]: ec21802b3801: Already exists
Jun 01 13:54:13 coreos2 docker[738]: 58d2b0d4632c: Already exists
Jun 01 13:54:13 coreos2 docker[738]: 58d2b0d4632c: Already exists
Jun 01 13:54:13 coreos2 docker[738]: Digest: sha256:e1c78fd635d30cd2185b16e69244c78aefd8ed7154f4fb4d97000c7e4fb4e3b1
Jun 01 13:54:13 coreos2 docker[738]: Status: Image is up to date for httpd:2.4
Jun 01 13:54:13 coreos2 systemd[1]: Started Apache Official Container(https://registry.hub.docker.com/_/httpd/).
Jun 01 13:54:13 coreos2 docker[757]: AH00558: httpd: Could not reliably determine the server's fully qualified domain name, using 11.0.43.2. Set the 'ServerName' directive globally to suppress this message
Jun 01 13:54:13 coreos2 docker[757]: AH00558: httpd: Could not reliably determine the server's fully qualified domain name, using 11.0.43.2. Set the 'ServerName' directive globally to suppress this message
Jun 01 13:54:13 coreos2 docker[757]: [Mon Jun 01 13:54:13.317050 2015] [mpm_event:notice] [pid 1:tid 140234936838016] AH00489: Apache/2.4.12 (Unix) configured -- resuming normal operations
Jun 01 13:54:13 coreos2 docker[757]: [Mon Jun 01 13:54:13.317993 2015] [core:notice] [pid 1:tid 140234936838016] AH00094: Command line: 'httpd -D FOREGROUND'

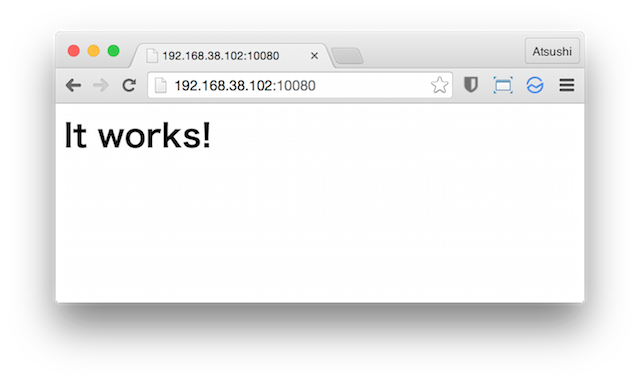

ブラウザからアクセスしてみる

↑

停止 †

core@localhost ~ $ fleetctl stop docker-apache
Unit docker-apache.service loaded on 579c08c5.../192.168.38.102

core@localhost ~ $ fleetctl list-units
UNIT			MACHINE				ACTIVE		SUB
docker-apache.service	579c08c5.../192.168.38.102	inactive	dead

↑

物理マシンから引き離す †

core@localhost ~ $ fleetctl unload docker-apache
Unit docker-apache.service inactive

core@localhost ~ $ fleetctl list-units
UNIT	MACHINE	ACTIVE	SUB

↑

クラスタへのエントリーから削除 †

core@localhost ~ $ fleetctl destroy docker-apache
Destroyed docker-apache.service

core@localhost ~ $ fleetctl list-unit-files
UNIT	HASH	DSTATE	STATE	TARGET

↑

テンプレート化 †

サービス名を docker-apache@.service にすると、起動時にポートを指定できる

$ fleetctl submit docker-apache@.service
$ fleetctl load docker-apache@80.serivce

とすると、docker-apache@.serivice 内の %i が 80 になる

[Unit]
Description=Apache Official Container(https://registry.hub.docker.com/_/httpd/)
After=docker.service
Requires=docker.service

[Service]
TimeoutStartSec=0
ExecStartPre=-/usr/bin/docker kill apache
ExecStartPre=-/usr/bin/docker rm apache
ExecStartPre=/usr/bin/docker pull httpd:2.4
ExecStart=/usr/bin/docker run --name apache -p %i:80 -i httpd:2.4
ExecStop=/usr/bin/docker stop apache

[Install]
WantedBy=multi-user.target

[X-Fleet]
X-Conflicts=docker-apache@*.service

↑

サービスに処理を依頼する側は、どうやってサービスのIPアドレスとポート番号を知るのか？ †

Unit ファイルの ExecStart? で、etcd にサービスのIPアドレスとポート番号を登録するらしい
まぁ、そこまで頑張んなくてもいいかな、そこんところは、本命の Kubernetes がうまくやってくれるんでしょう
Kubernetes を fleet 上で動かすことはあるかも知れないけど、fleet の上で直接サービスを運用するのはやらない(GUIないし )

Docker

Docker CoreOS Cluster

目次

訪問者

更新

最新の10件

人気の10件

MenuBar

Core OS Cluster †

fleet 概要 †

flannel 概要 †

etcd 概要 †

クラスタマシンの準備 †

クラスタへのアクセス (ssh-agent) †

etcd †

etcdコマンドの起動オプション †

coreos0 (discovery) †

coreos1〜3 (cluster) †

クラスタの状態を確認 †

etcd 操作コマンド †

flannel †

etcd に flannel ネットワークの設定を書き込む †

ビルド †

/usr/share/oem/cloud-config.yml に flanneld の起動設定を追記 †

/usr/lib/systemd/system/flanneld.service を一応見ておく †

flannel ネットワーク †

Docker コンテナを起動してみる †

Core2,Core3 ノードにも同じ設定をする †

Core3 で起動した ubuntu コンテナと Core2 で起動した ubuntu コンテナが通信できるか試す †

flannelの設定が終わったあとの etcd †

fleet †

/usr/share/oem/cloud-config.yml に fleet の起動設定を記入 †

クラスタの状態を確認 †

サンプルサービス (docker-apache.service) †

サービスの登録 †

サービスのスケジューリング †

サービスの起動 †

サービスの状態確認 †

停止 †

物理マシンから引き離す †

クラスタへのエントリーから削除 †

テンプレート化 †

サービスに処理を依頼する側は、どうやってサービスのIPアドレスとポート番号を知るのか？ †
