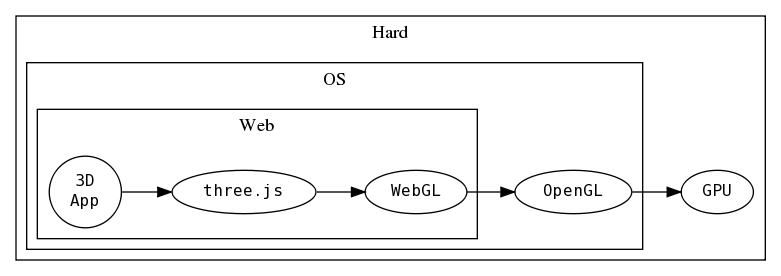

three.js とは？ †
- WebGL によって、Javascript で GPU アクセラレーションを使った 3D アプリを作れるようになった
- ところが、WebGL を使うのは大変難しい
- three.js がうまいこと複雑な部分を隠蔽してくれる
開発環境 †
- http://threejs.org/ から、zip ファイルをダウンロード
mrdoob-three.js-252425
+--build
| +--three.js ライブラリ
| +--three.min.js ライブラリ (圧縮版)
+--docs API リファレンス マニュアル
+--editor ブラウザで動く 3d editor (すごいけど...)
+--examples サンプル
- three.js または three.min.js を開発環境、Webサイトに配置
- Coda2 で WebGL を有効化する。
[~]$ defaults write com.panic.Coda2 WebKitWebGLEnabled -bool TRUE
インストール時には無効化されているので、環境変数で有効化する

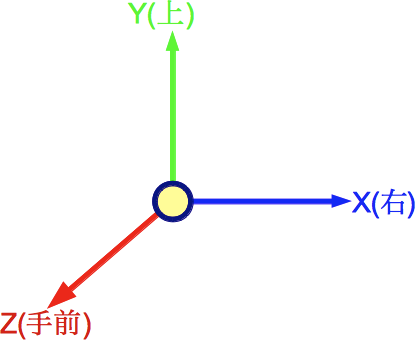

three.js を構成するオブジェクト †
- three.js の世界は Scene
- Scene に、物体、光源、カメラ を配置する
- カメラからの見た目が画面に表示される
最初の一歩 [立方体] †
<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="utf-8">
<title>3D Cube</title>
<style>
div {
border : 1px solid;
}
</style>
</head>
<body>
<div id="webgl_view"></div>
<script type="text/javascript" src="three.js" charset="utf-8"></script>
<script type="text/javascript" src="https://ajax.googleapis.com/ajax/libs/jquery/2.0.3/jquery.min.js"></script>
<script>
var height = 400;
var width = 400;
var container = $('#webgl_view');
container.css({
height : height + "px",
width : width + "px"});
// (1) 立方体
// 形状
var cubeGeometry = new THREE.CubeGeometry(1,1,1);
// 色
var cubeMaterial = new THREE.MeshPhongMaterial({color : 0x00ff00});
var cube = new THREE.Mesh(cubeGeometry, cubeMaterial);
// (2) ライト（平行光)
var light = new THREE.DirectionalLight(0xffffff);
light.position.x = 0;
light.position.y = 10;
light.position.z = 10;
// (3) 環境光
var alight = new THREE.AmbientLight(0x202020);
// (4) Scene
var scene = new THREE.Scene();
scene.add(cube);
scene.add(light);
scene.add(alight);
// (5) Camera (視野角, アスペクト比(縦横比), 描画対象(最小距離), 描画対象(最大距離)
var camera = new THREE.PerspectiveCamera(90, (height / width), 0.1, 10);
// カメラ位置
camera.position.x = 0;
camera.position.y = 2;
camera.position.z = 2;
// カメラ方向
camera.lookAt(new THREE.Vector3(0,-1,-1));
// (6) WebGL Renderer
var renderer = new THREE.WebGLRenderer();
renderer.setSize(height, width);
renderer.setClearColor(0x000000);
renderer.clear(true);
container.append(renderer.domElement);
// (7) Animation (Rotate)
function animation() {
var time = (new Date()).getTime();
cube.position.x = 2.0 * Math.sin(time / 1000);
cube.position.z = 2.0 * Math.cos(time / 1000);
cube.rotation.y = time / 300;
renderer.render(scene, camera);
// 次のアニメーション処理の呼び出し
// (実行環境によって、次回呼び出しまでの間隔が異なる
// 次回のオブジェクトやカメラの位置は、何回 animation()
// が呼び出されたかではなく、時刻から計算するようにする)
requestAnimationFrame(animation);
}
animation();
</script>
</body>
</html>
- すげーな、たったこれだけで、シェーディング処理されたオブジェクトがグリグリ動いてる
いろいろな Geometry †
<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="utf-8">
<title>3D Shapes</title>
<style>
div {
border : 1px solid;
}
</style>
</head>
<body>
<div id="webgl_view"></div>
<script type="text/javascript" src="three.js" charset="utf-8"></script>
<script type="text/javascript" src="https://ajax.googleapis.com/ajax/libs/jquery/2.0.3/jquery.min.js"></script>
<script src="helvetiker_regular.typeface.js"></script>
<script>
var height = 400;
var width = 400;
var container = $('#webgl_view');
container.css({
height : height + "px",
width : width + "px"});
// (1) 物体
var cubeMaterial = new THREE.MeshPhongMaterial({color : 0x00ff00});
// 立方体
var cube = new THREE.Mesh(new THREE.CubeGeometry(1,1,1), cubeMaterial);
cube.position.x = -4;
// 平面
var plane = new THREE.Mesh(new THREE.PlaneGeometry(1,1), cubeMaterial);
plane.position.x = -2;
var r = 1.0 / Math.sqrt(2);
// 六角柱 new THREE.CylinderGeometry(radiusTop, radiusBottom, height, radiusSegments, heightSegments, openEneded)
// radiusTop 上面半径
// radiusBottom 下面半径
// height 高さ
// heightSegments 垂直方向の分割数(height が長すぎる時適宜分割して、視界外の部分の計算を端折る)
// openEnded true : 中空, false : 中身が詰まっている (上面と下面を描画)
var hexagon = new THREE.Mesh(new THREE.CylinderGeometry(r, r, 1.0, 6, 1, false), cubeMaterial);
hexagon.position.x = 0;
// 円柱 (=32角柱)
var cylinder = new THREE.Mesh(new THREE.CylinderGeometry(r, r, 1.0, 32, 1, false), cubeMaterial);
cylinder.position.x = 2;
// 円錐 (=32角錐)
var cone = new THREE.Mesh(new THREE.CylinderGeometry(0, r, 1.0, 32, 1, false), cubeMaterial);
cone.position.x = 4;
// 球
var sphere = new THREE.Mesh(new THREE.SphereGeometry(r, 32, 32), cubeMaterial);
sphere.position.x = -4;
sphere.position.z = -2;
// 円
var circle = new THREE.Mesh(new THREE.CircleGeometry(r, 32, 0, Math.PI * 1.5), cubeMaterial);
circle.position.x = -2;
circle.position.z = -2;
// テキスト
// フォントデータは https://typeface.neocracy.org/ の形式
// TextGeometry のデフォルトフォントは helvetiker regular
// size : 高さ
// height : 厚み
// font : 読み込んだフォント情報(JSON)の familyName
// weight : 読み込んだフォント情報(JSON)の cssFontWeight
// style : 読み込んだフォント情報(JSON)の cssFontStyle
var text = new THREE.Mesh(new THREE.TextGeometry("Hello", {
size: 1.0,
height: 0.5
}), cubeMaterial);
text.position.x = 0;
text.position.z = -2;
// (2) ライト（平行光)
var light = new THREE.DirectionalLight(0xffffff);
light.position.x = 0;
light.position.y = 10;
light.position.z = 10;
// (3) 環境光
var alight = new THREE.AmbientLight(0x404040);
// (4) Scene
var scene = new THREE.Scene();
scene.add(cube);
scene.add(plane);
scene.add(hexagon);
scene.add(cylinder);
scene.add(sphere);
scene.add(cone);
scene.add(circle);
scene.add(text);
scene.add(light);
scene.add(alight);
// (5) Camera (視野角, アスペクト比(縦横比), 描画対象(最小距離), 描画対象(最大距離)
var camera = new THREE.PerspectiveCamera(90, (height / width), 0.1, 10);
// カメラ位置
camera.position.x = 0;
camera.position.y = 2;
camera.position.z = 2;
// カメラ方向
camera.lookAt(new THREE.Vector3(0,-2,-2));
// (6) WebGL Renderer
var renderer = new THREE.WebGLRenderer();
renderer.setSize(height, width);
renderer.setClearColor(0x000000);
renderer.clear(true);
container.append(renderer.domElement);
// (7) Animation (Rotate)
function animation() {
var time = (new Date()).getTime();
cube.rotation.y = time / 300;
plane.rotation.y = time / 300;
hexagon.rotation.y = time / 300;
circle.rotation.y = time / 300;
text.rotation.x = time / 1000;
camera.position.x = 8.0 * Math.sin(time / 3000);
camera.position.y = 3.0 * Math.sin(time / 9000);
camera.position.z = 3.0 * Math.cos(time / 9000);
camera.lookAt(new THREE.Vector3(-1.0 * camera.position.x,-1.0 * camera.position.y,-1.0 * camera.position.z));
renderer.render(scene, camera);
// 次のアニメーション処理の呼び出し
// (実行環境によって、次回呼び出しまでの間隔が異なる
// 次回のオブジェクトやカメラの位置は、何回 animation()
// が呼び出されたかではなく、時刻から計算するようにする)
requestAnimationFrame(animation);
}
animation();
</script>
</body>
</html>
- この他にも、トーラス、パラメトリック曲線、４・８・２０面体などの Geometry が用意されている
