インストール (Scientific Linux 6.4) †

1. PostGIS のインストール を参考に EPEL を yum のパッケージ取得元に追加する
2. あとは

   $ sudo yum -y install mapserver

3. インストールの確認

   # /usr/libexec/mapserver
   This script can only be used to decode form results and should be initiated as a CGI process via a httpd server.

   CGI 経由で呼ばれていないというエラーが正しく表示された

---

• projection のデータファイルを追加でダウンロードする必要がある。(proj4 は mapserver に依存してインストールされるが epsg ファイルはインストールされない)

  $ sudo yum -y install proj*
  Loaded plugins: priorities, refresh-packagekit, security
  8956 packages excluded due to repository priority protections
  Setting up Install Process
  Package proj-4.8.0-3.el6.x86_64 already installed and latest version
  Resolving Dependencies
  --> Running transaction check
  ---> Package proj-debuginfo.x86_64 0:4.8.0-2.rhel6 will be installed
  ---> Package proj-devel.x86_64 0:4.8.0-3.el6 will be installed
  ---> Package proj-epsg.x86_64 0:4.8.0-3.el6 will be installed
  ---> Package proj-nad.x86_64 0:4.8.0-3.el6 will be installed
  ---> Package proj-static.x86_64 0:4.8.0-3.el6 will be installed
  --> Finished Dependency Resolution
  ...

Apache から呼び出す †

1. mapserver を cgi-bin に配置する

   $ cd /var/www/cgi-bin/
   $ sudo ln -s /usr/libexec/mapserver
   $ sudo chmod 755 mapserver
   $ ls -la /var/www/cgi-bin/
   合計 8
   drwxr-xr-x. 2 root root 4096 11月 24 20:14 2013 .
   drwxr-xr-x. 6 root root 4096 11月 12 22:47 2013 ..
   lrwxrwxrwx. 1 root root   22 11月 24 20:14 2013 mapserver -> /usr/libexec/mapserver

2. http.conf の編集

   $ grep cgi-bin -r /etc/httpd/conf

   で、どこに cgi-bin 関連の設定があるか調べる。普通に /etc/httpd/conf/httpd.conf だった。
   Symbolic link と CGI の実行を許可する

    ScriptAlias /cgi-bin/ "/var/www/cgi-bin/"

    #
    # "/var/www/cgi-bin" should be changed to whatever your ScriptAliased
    # CGI directory exists, if you have that configured.
    #
    <Directory "/var/www/cgi-bin">
    #    AllowOverride None
    #    Options None
        Options FollowSymLinks Includes ExecCGI
        AllowOverride All
        Order allow,deny
        Allow from all
    </Directory>


3. Apache を自動起動するようにする

   $ sudo /sbin/chkconfig httpd --level 35 on
   $ sudo /sbin/service httpd start

4. Apache 経由で mapserver を呼んでみる


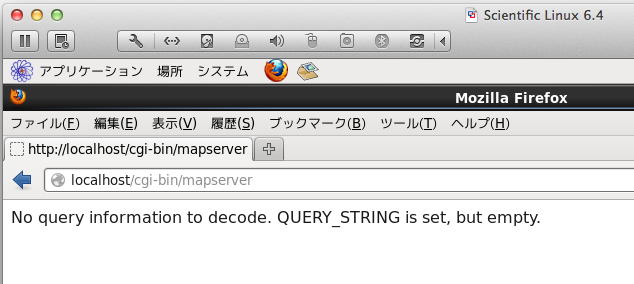

   mapfile がないというエラーが 正しく 表示された
5. mapserver (httpd) が、socket 通信をするのを許可する

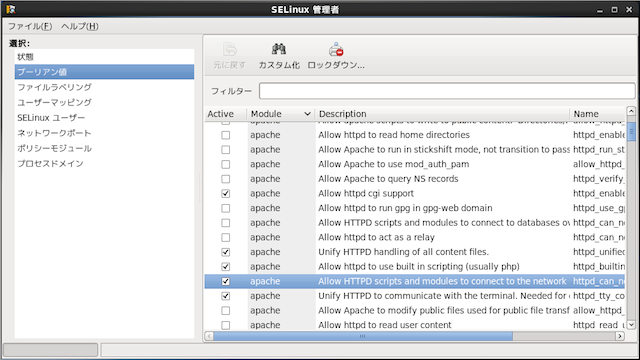

   • GUIで設定

     # yum -y install policycoreutils*
     # /usr/bin/system-config-selinux

     httpd_can_network_connect を on にする


   • CUIの場合

     # /usr/sbin/setsebool httpd_can_network_connect true

     でうまくいくか試してみる。このフラグはリブートすると元に戻る。
     これでうまくいくようなら永続化する

     # /usr/sbin/setsebool -P httpd_can_network_connect true

     しばらく処理が終わらないけどビビらないように
   • 今どき SELinux を無効化するという選択肢はありえない

Postgis に格納されている地理空間情報を画像化する †

• Postgis については → GIS PostGIS
• /opt/maps/map01.map を作成する。posgtis のパスワードなどが書かれているので、ブラウザから見られない場所に置く。

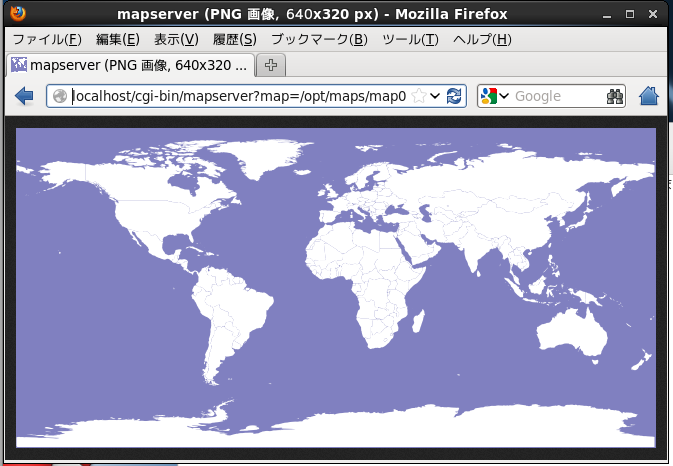

• https://hondou.homedns.org/cgi-bin/mapserver?map=/opt/maps/map01.map&layer=all&mode=map



  MAP
    IMAGETYPE PNG
    EXTENT -180.00 -90.00 180.00 90.00 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192

    LAYER
      NAME countries
      STATUS DEFAULT
      TYPE POLYGON
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      DATA "geom from countries_table" # SQL SELECT Statement
      CLASS
        STYLE
          COLOR 255 255 255
          ANTIALIAS true
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER
  END # End of MAP


mapfile †

• データの格納場所と描画方法を定義するファイル
• ALGOL みたいな構造
• 大文字、小文字は区別しない。コメントは # 以降。設定パラメータは "" で囲む*1
• 制限 (変更するためには再コンパイルが必要)
  • MAXCLASSES 250
  • MAXSTYLES 5
  • MAXSYMBOLS 64
• MAP ::= <LAYER>*
• LAYER ::= <CLASS>*
• CLASS ::= <STYLE>*

MAP †

• mapfile のルート要素

PROJECTION †

PROJECTION
  "init=epsg:4326"
END

どのレイヤも同じ投影法なら設定不要。epsg は小文字。/usr/share/proj/epsg を参照することを示している。Linux ではファイル名は case sensitive

• WGS84(epsg:4326) :: アメリカの測地系。Google Map も WGS84
• JGD2000(epsg:4612) :: 日本測地系2000(世界測地系)。測量法の単位系。国土交通省や自治体が公開しているデータは JGD2000
• JGD2000 と WGS84 の誤差は 1cm 以下なんで、JGD2000 を WGS84 とみなして描画しても問題なかろ

LAYER †

CLASS †

STYLE †

where句について †

• http://mapserver.org/mapfile/layer.html
• Mapserver 6 までは、LAYER 節内の FILTER で指定していた

    LAYER
      NAME countries
      STATUS DEFAULT
      TYPE POLYGON
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      DATA "geom from countries_table" # SQL SELECT Statement
      FILTER 'are=midage and population > 100000'
      CLASS
        ...
      END # End of CLASS
    END # End of LAYER


• Mapserver 7 からは PROCESSING "NATIVE_FILTER=..."

    LAYER
      NAME countries
      STATUS DEFAULT
      TYPE POLYGON
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      DATA "geom from countries_table" # SQL SELECT Statement
      PROCESSING "NATIVE_FILTER=are='midage' and population > 100000"
      CLASS
        ...
      END # End of CLASS
    END # End of LAYER


  • where 句内の '' は PROCESSING 句を "" で囲む

    PROCESSING "NATIVE_FILTER=are='midage' and population > 100000"

    または エスケープ \' する

    PROCESSING 'NATIVE_FILTER=are=\'midage\' and population > 100000'

  • Mapserver 7 でも FILTER を指定できるが、SQL 文の Result Set からの絞込になる

    FILTER ("[type]"='road' and [size]<2)

• where 句の中のパラメータを GET パラメータから取得することもできる → GIS Mapserver GETパラメータ

Postgis に格納されているPOINTを別レイヤに表示する †

• Natural Earth から、人口密集地帯のデータをダウンロードして、postgis に登録する
• POINT の描画
  • POLYGON の描画では、COLOR を指定することにより形を描画した
  • POINT の場合は、指定された地点に SYMBOL で定義された図形を表示する
• 人口ランクによって、描画 CLASS を分ける。CLASS EXPRESSION を使う
• https://hondou.homedns.org/cgi-bin/mapserver?map=/opt/maps/map02.map&layer=all&mode=map



  MAP
    IMAGETYPE PNG
    EXTENT -180 -90 180 90 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192

    # CIRCLE SYMBOL
    SYMBOL
      NAME "circle"
      TYPE ellipse
      FILLED true
      POINTS
        3 3
      END # End of POINTS
    END # End of SYMBOL

    LAYER
      NAME countries
      STATUS DEFAULT
      TYPE POLYGON
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from countries_table" # SQL SELECT Statement
      CLASS
        STYLE
          COLOR 255 255 255
          ANTIALIAS true
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER

    LAYER
      NAME cities
      STATUS DEFAULT
      TYPE POINT
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from city_table" # SQL SELECT Statement
      CLASS
        EXPRESSION ([scalerank] < 3)
        STYLE
          SYMBOL "circle"
          COLOR 255 102 0
        END # End of STYLE
      END # End of CLASS
      CLASS
        EXPRESSION ([scalerank] < 6)
        STYLE
          SYMBOL "circle"
          COLOR 255 204 0
        END # End of STYLE
      END # End of CLASS
      CLASS
        STYLE
          SYMBOL "circle"
          COLOR 255 255 153
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER
  END # End of Map


SYMBOL †

• Cartographical Symbol Construction with MapServer?, http://mapserver.org/mapfile/symbology/construction.html
• 簡単な図形なら定義できるみたい
• まぁ、円・正方形くらいなら SYMBOL で作ったらいいけど、もうちょっと複雑なのにしたければ PNG 画像を使ったほうがいいかな

ラベル †

• city_table の name 列の内容を表示する
  • ラベルとして表示するデータは、ひとつのレイヤに一種類。 [LAYER]-[LABELITEM] に列名 ("name") を指定する。
  • 指定したラベルを [LAYER]-[CLASS]-[LABEL] で描画する。こちらは複数指定できるので、条件( EXPRESSION )によって色やフォントを変えることができる
• [MAP]-[FONTSET] に、fonts.list を指定する。
  • fonts.list には、利用するフォントの一覧を記載する。
  • /opt/maps/fonts.list

    ipa_gothic      /usr/share/fonts/ipa-gothic/ipag.ttf

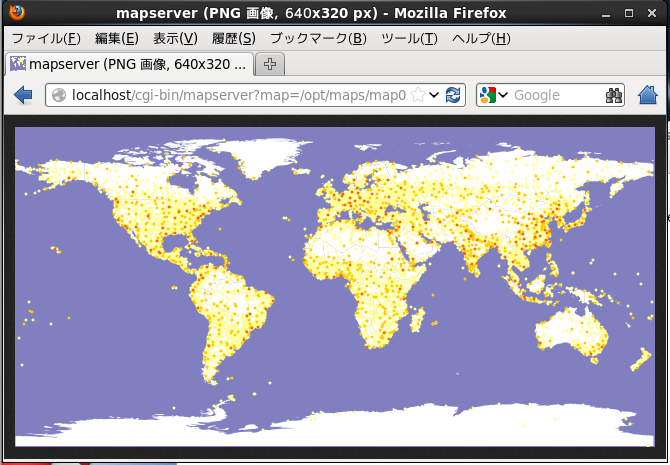

• https://hondou.homedns.org/cgi-bin/mapserver?map=/opt/maps/map03.map&layer=all&mode=map



  MAP
    IMAGETYPE PNG
    EXTENT -180 -90 180 90 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192
    FONTSET "/opt/maps/fonts.list"

    # CIRCLE SYMBOL
    SYMBOL
      NAME "circle"
      TYPE ellipse
      FILLED true
      POINTS
        3 3
      END # End of POINTS
    END # End of SYMBOL

    LAYER
      NAME countries
      STATUS DEFAULT
      TYPE POLYGON
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from countries_table" # SQL SELECT Statement
      CLASS
        STYLE
          COLOR 255 255 255
          ANTIALIAS true
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER

    LAYER
      NAME cities
      STATUS DEFAULT
      TYPE POINT
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from city_table" # SQL SELECT Statement
      LABELITEM "name"
      CLASS
        EXPRESSION ([scalerank] < 1)
        STYLE
          SYMBOL "circle"
          COLOR 255 102 0
        END # End of STYLE
        LABEL
          TYPE TRUETYPE
          FONT ipa_gothic
          SIZE 10
          COLOR 0 0 0
          OUTLINECOLOR 255 255 255
          SHADOWCOLOR 255 0 0
          SHADOWSIZE 1 1
          FORCE true
          POSITION auto
        END # End of LABEL
      END # End of CLASS
      CLASS
        EXPRESSION ([scalerank] < 3)
        STYLE
          SYMBOL "circle"
          COLOR 255 102 0
        END # End of STYLE
      END # End of CLASS
      CLASS
        EXPRESSION ([scalerank] < 6)
        STYLE
          SYMBOL "circle"
          COLOR 255 204 0
        END # End of STYLE
      END # End of CLASS
      CLASS
        STYLE
          SYMBOL "circle"
          COLOR 255 255 153
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER
  END # End of Map


LABEL †

• OUTLINECOLOR に COLOR の補色を使うのがミソ。
  • 普通、陸地と海は補色が使われる
  • そのため、陸地の上に置いてはっきり表示される色は、海の上に置くと判別しにくくなる

    	陸(白)の上では	海(青)の上では
    文字色(黒)	判別しやすい	判別しにくい

  • 文字色の補色で文字の縁取りをしておけば、陸地と海の両方で判別しやすくなる

    	陸(白)の上では	海(青)の上では
    文字色(黒)	判別しやすい	判別しにくい
    縁取り(白)	判別しにくい	判別しやすい
    縁取り付きの文字	判別しやすい	判別しやすい

  • Nさんに教せーてもらった。ありがとう

WEB †

• WEB で、HTML テンプレートに値を埋め込むことができる
• 表示する画像は、Apache から見える一時領域に出力する必要がある

  $ sudo mkdir /var/www/html/tmp
  $ sudo chown apache /var/www/html/tmp
  $ sudo chmod 755 /var/www/html/tmp

• 画像は定期的に削除する
  /etc/cron.hourly/0mavserv

  #!/bin/bash
  /usr/bin/find /var/www/html/tmp/ -name '*.png' -mmin +5 -exec /bin/rm -f {} \;

  この例だと、1 時間おきに、作られて 5 分以上経っているファイルを消す

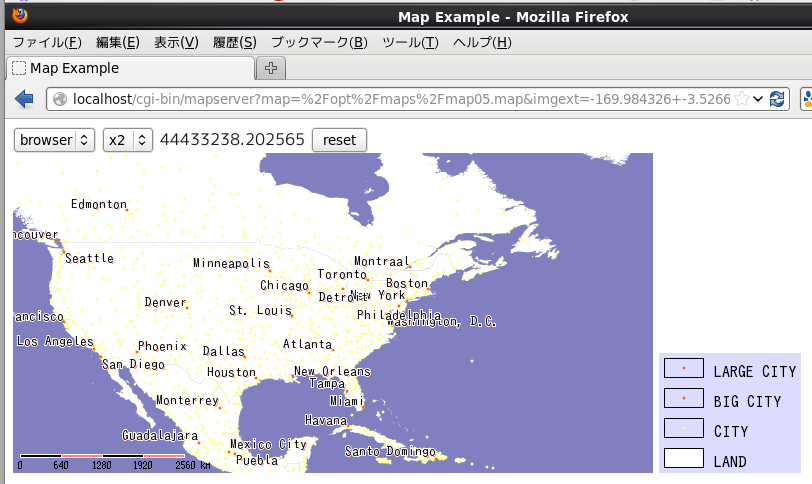

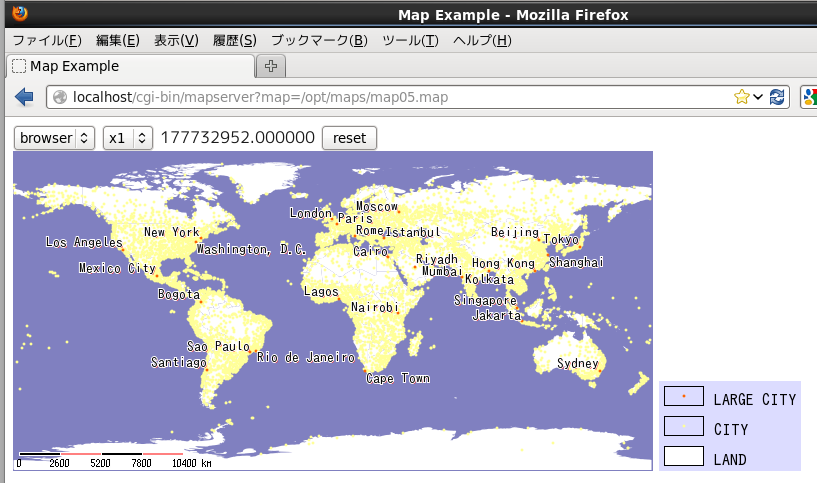

• https://hondou.homedns.org/cgi-bin/mapserver?map=/opt/maps/map04.map

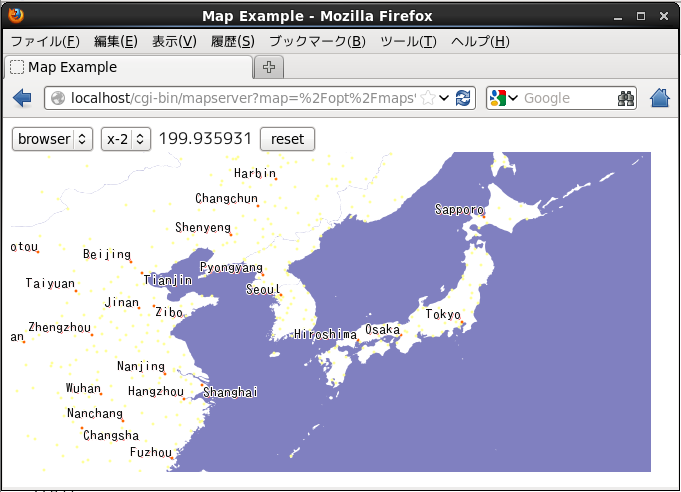

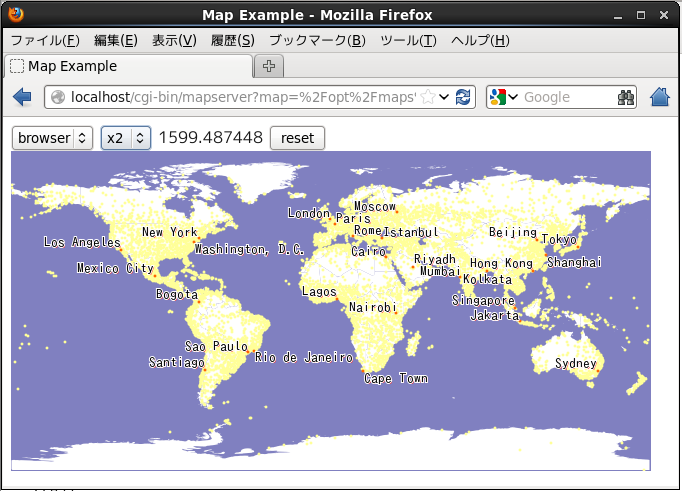

  • 地図上をクリックすることで、拡大・縮小

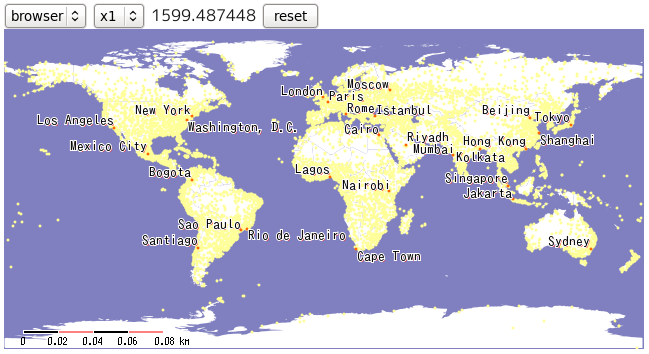

  • 縮尺 300 以下で、ランク 1 の都市名も表示している
• /opt/map/map04.map

  MAP
    IMAGETYPE PNG
    EXTENT -180 -90 180 90 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192
    FONTSET "/opt/maps/fonts.list"

    # WEB
    WEB
      TEMPLATE "/opt/maps/template.html"
      IMAGEPATH "/var/www/html/tmp/"
      IMAGEURL "/tmp/"
      MINSCALEDENOM 200
      MAXSCALEDENOM 1600
    END

    # CIRCLE SYMBOL
    SYMBOL
      NAME "circle"
      TYPE ellipse
      FILLED true
      POINTS
        3 3
      END # End of POINTS
    END # End of SYMBOL

    LAYER
      NAME countries
      STATUS DEFAULT
      TYPE POLYGON
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from countries_table" # SQL SELECT Statement
      CLASS
        STYLE
          COLOR 255 255 255
          ANTIALIAS true
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER

    LAYER
      NAME cities
      STATUS DEFAULT
      TYPE POINT
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from city_table" # SQL SELECT Statement
      LABELITEM "name"
      CLASS
        EXPRESSION ([scalerank] < 1)
        STYLE
          SYMBOL "circle"
          COLOR 255 102 0
        END # End of STYLE
        LABEL
          TYPE TRUETYPE
          FONT ipa_gothic
          SIZE 10
          COLOR 0 0 0
          OUTLINECOLOR 255 255 255
          SHADOWCOLOR 255 0 0
          SHADOWSIZE 1 1
          FORCE true
          POSITION auto
        END # End of LABEL
      END # End of CLASS
      CLASS
        EXPRESSION ([scalerank] < 3)
        MAXSCALE 300
        STYLE
          SYMBOL "circle"
          COLOR 255 102 0
        END # End of STYLE
        LABEL
          TYPE TRUETYPE
          FONT ipa_gothic
          SIZE 10
          COLOR 0 0 0
          OUTLINECOLOR 255 255 255
          SHADOWCOLOR 255 0 0
          SHADOWSIZE 1 1
          FORCE true
          POSITION auto
        END # End of LABEL
      END # End of CLASS
      CLASS
        STYLE
          SYMBOL "circle"
          COLOR 255 255 153
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER
  END # End of Map


• /opt/map/template.html

  <!-- MapServer Template -->
  <!DOCTYPE html>
  <html lang="ja">
  <head>
    <meta charset="UTF-8"/>
    <title>Map Example</title>
  </head>
  <body>
    <form name="mapserv" method="GET" action="/cgi-bin/mapserver">
      <input type="hidden" name="map" value="[map]"/>
      <input type="hidden" name="imgext" value="[mapext]"/>
      <div>
        <select name="mode">
          <option value="browse">browser</option>
          <option value="map">map</option>
        </select>
        <select name="zoom">
          <option value="4" [zoom_4_select]>x4</option>
          <option value="3" [zoom_3_select]>x3</option>
          <option value="2" [zoom_2_select]>x2</option>
          <option value="1" [zoom_1_select]>x1</option>
          <option value="-2" [zoom_-2_select]>x-2</option>
          <option value="-3" [zoom_-3_select]>x-3</option>
          <option value="-4" [zoom_-4_select]>x-4</option>
        </select>
        [scaledenom]
        <input type="submit" name="submit" value="reset"/>
      </div>
      <input type="image" name="img" src="[img]" width="640" height="320"/>
    </form>
  </body>
  </html>


WEB †

MINSCALEDENOM, MAXSCALEDENOM は、LAYER にも指定できる

テンプレートHTML †

• <!-- MapServer? Template --> は、mapserver の WEB テンプレート宣言。これがないと mapserver がテンプレートと認識しない。
• mapserver は、テンプレート中の [key] を現在表示している地図の属性値に置き換える
• 大抵の場合、[key] は、mapserver の GET パラメータ名と同じ
  • http://mapserver.org/mapfile/template.html
  • http://mapserver.org/cgi/controls.html
  • 地図の中心座標のパラメータ名が違う。GET パラメータは imgext。テンプレートの key 名は mapext?

凡例・縮尺 †

• 縮尺がおかしい。地球一周が約 300 m

  地図の縮尺を考慮する必要がある時には、MAP 直下に、UNIT を設定する

  UNIT	feet, inches, kilometers, meters, miles,nauticalmiles。デフォルトは mile

• https://hondou.homedns.org/cgi-bin/mapserver?map=/opt/maps/map05.map



• /opt/map/map05.map

  MAP
    IMAGETYPE PNG
    EXTENT -180 -90 180 90 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192
    FONTSET "/opt/maps/fonts.list"
    UNITS dd

    # WEB
    WEB
      TEMPLATE "/opt/maps/template05.html"
      IMAGEPATH "/var/www/html/tmp/"
      IMAGEURL "/tmp/"
      MINSCALEDENOM 200
      MAXSCALEDENOM 177732952
    END

    # SCALE BAR
    SCALEBAR
      UNITS kilometers
      BACKGROUNDCOLOR 255 128 128
      COLOR 0 0 0
      TRANSPARENT on
      STYLE 0
      STATUS embed
      LABEL
        COLOR 0 0 0
        SIZE tiny
      END # End of LABEL
    END # End of SCALEBAR

    LEGEND
      KEYSIZE 40 20
      KEYSPACING 10 10
      OUTLINECOLOR 0 0 0
      IMAGECOLOR 220 220 255
      STATUS ON
      LABEL
        TYPE TRUETYPE
        FONT ipa_gothic
        COLOR 0 0 0
        SIZE 12
        POSITION CL
        PARTIALS FALSE
        BUFFER 3
      END # End of LABEL
    END # End of LEGEND

    # CIRCLE SYMBOL
    SYMBOL
      NAME "circle"
      TYPE ellipse
      FILLED true
      POINTS
        3 3
      END # End of POINTS
    END # End of SYMBOL

    LAYER
      NAME countries
      STATUS DEFAULT
      TYPE POLYGON
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from countries_table" # SQL SELECT Statement
      CLASS
        NAME "LAND"
        STYLE
          COLOR 255 255 255
          ANTIALIAS true
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER

    LAYER
      NAME cities
      STATUS DEFAULT
      TYPE POINT
      CONNECTIONTYPE POSTGIS
      CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
      PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
      DATA "geom from city_table" # SQL SELECT Statement
      LABELITEM "name"
      CLASS
        NAME "LARGE CITY"
        EXPRESSION ([scalerank] < 1)
        STYLE
          SYMBOL "circle"
          COLOR 255 102 0
        END # End of STYLE
        LABEL
          TYPE TRUETYPE
          FONT ipa_gothic
          SIZE 10
          COLOR 0 0 0
          OUTLINECOLOR 255 255 255
          SHADOWCOLOR 255 0 0
          SHADOWSIZE 1 1
          FORCE true
          POSITION auto
        END # End of LABEL
      END # End of CLASS
      CLASS
        NAME "BIG CITY"
        EXPRESSION ([scalerank] < 3)
        MAXSCALE 45000000
        STYLE
          SYMBOL "circle"
          COLOR 255 102 0
        END # End of STYLE
        LABEL
          TYPE TRUETYPE
          FONT ipa_gothic
          SIZE 10
          COLOR 0 0 0
          OUTLINECOLOR 255 255 255
          SHADOWCOLOR 255 0 0
          SHADOWSIZE 1 1
          FORCE true
          POSITION auto
        END # End of LABEL
      END # End of CLASS
      CLASS
        NAME "CITY"
        STYLE
          SYMBOL "circle"
          COLOR 255 255 153
        END # End of STYLE
      END # End of CLASS
    END # End of LAYER
  END # End of Map


• /opt/map/template05.html

  <!DOCTYPE html>
  <html lang="ja">
  <head>
    <meta charset="UTF-8"/>
    <title>Map Example</title>
  </head>
  <body>
    <form name="mapserv" method="GET" action="/cgi-bin/mapserver">
      <input type="hidden" name="map" value="[map]"/>
      <input type="hidden" name="imgext" value="[mapext]"/>
      <div>
        <select name="mode">
          <option value="browse">browser</option>
          <option value="map">map</option>
        </select>
        <select name="zoom">
          <option value="4" [zoom_4_select]>x4</option>
          <option value="3" [zoom_3_select]>x3</option>
          <option value="2" [zoom_2_select]>x2</option>
          <option value="1" [zoom_1_select]>x1</option>
          <option value="-2" [zoom_-2_select]>x-2</option>
          <option value="-3" [zoom_-3_select]>x-3</option>
          <option value="-4" [zoom_-4_select]>x-4</option>
        </select>
        [scaledenom]
        <input type="submit" name="submit" value="reset"/>
      </div>
      <input type="image" name="img" src="[img]" width="640" height="320"/>
      <img src="[legend]"/>
    </form>
  </body>
  </html>


SCALEBAR †

• STATUS on
  の場合には、テンプレート HTML に、<img src="[scalebar]" border="0"/> で、一時領域に出力した画像を参照する。

LEGEND †

• STATUS on
  の場合には、テンプレート HTML に、<img src="[legend]" border="0"/> で、一時領域に出力した画像を参照する。
• 凡例の説明には CLASS の NAME が使われる。日本語の場合には

  LABEL
    ENCODING "UTF-8"
  END

  などと、ENCODING を指定する。

レイヤコントロール、IMPORT †

• https://hondou.homedns.org/cgi-bin/mapserver?map=/opt/maps/map06.map

• Natural Earth で、データを仕入れて追加した。モスクワの周りの交通網が美しいな
• LAYER の STATUS 属性で、レイヤの描画を切り替える
  • DEFAULT : 無条件で表示
  • ON/OFF : GET パラメータの layer に、レイヤ名がある場合表示される。ない場合には表示されない。
• レイヤ描画の ON/OFF は、[レイヤ名_check] で参照できる

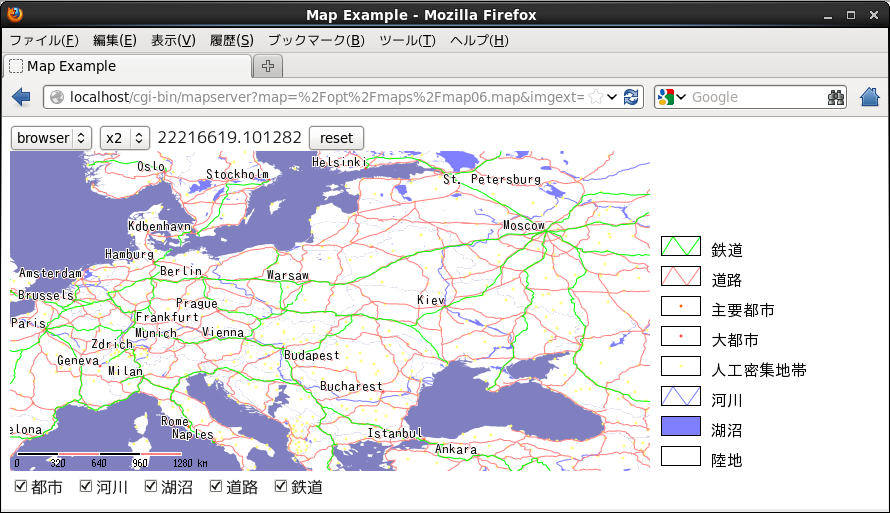

• template06.html

  <!-- MapServer Template -->
  <!DOCTYPE html>
  <html lang="ja">
  <head>
    <meta charset="UTF-8"/>
    <title>Map Example</title>
    <script type="text/javascript">
  function doSubmit() {
    document.mapserv.submit();
  }
    </script>
  </head>
  <body>
    <form name="mapserv" method="GET" action="/cgi-bin/mapserver">
      <input type="hidden" name="map" value="[map]"/>
      <input type="hidden" name="imgext" value="[mapext]"/>
      <div>
        <select name="mode">
          <option value="browse">browser</option>
          <option value="map">map</option>
        </select>
        <select name="zoom">
          <option value="4" [zoom_4_select]>x4</option>
          <option value="3" [zoom_3_select]>x3</option>
          <option value="2" [zoom_2_select]>x2</option>
          <option value="1" [zoom_1_select]>x1</option>
          <option value="-2" [zoom_-2_select]>x-2</option>
          <option value="-3" [zoom_-3_select]>x-3</option>
          <option value="-4" [zoom_-4_select]>x-4</option>
        </select>
        [scaledenom]
        <input type="submit" value="reset"/>
      </div>
      <input type="image" name="img" src="[img]" width="640" height="320"/>
      <img src="[legend]"/>
      <div>
        <input type="checkbox" name="layer" value="cities" [cities_check] onclick="doSubmit()"/>都市
        <input type="checkbox" name="layer" value="rivers" [rivers_check] onclick="doSubmit()"/>河川
        <input type="checkbox" name="layer" value="lakes"  [lakes_check]  onclick="doSubmit()"/>湖沼
        <input type="checkbox" name="layer" value="roads"  [roads_check]  onclick="doSubmit()"/>道路
        <input type="checkbox" name="layer" value="rails"  [rails_check]  onclick="doSubmit()"/>鉄道
      </div>
    </form>
  </body>
  </html>


• map06.map

  MAP
    IMAGETYPE PNG
    EXTENT -180 -90 180 90 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192
    FONTSET "/opt/maps/fonts.list"
    UNITS dd

    # WEB
    WEB
      TEMPLATE "/opt/maps/template06.html"
      IMAGEPATH "/var/www/html/tmp/"
      IMAGEURL "/tmp/"
      MINSCALEDENOM 200
      MAXSCALEDENOM 177732952
    END

    # SCALE BAR
    SCALEBAR
      UNITS kilometers
      BACKGROUNDCOLOR 255 128 128
      COLOR 0 0 0
      TRANSPARENT on
      STYLE 0
      STATUS embed
      LABEL
        COLOR 0 0 0
        SIZE tiny
      END # End of LABEL
    END # End of SCALEBAR

    LEGEND
      KEYSIZE 40 20
      KEYSPACING 10 10
      OUTLINECOLOR 0 0 0
      IMAGECOLOR 255 255 255
      STATUS ON
      LABEL
        TYPE TRUETYPE
        FONT ipa_gothic
        COLOR 0 0 0
        SIZE 12
        POSITION CL
        PARTIALS FALSE
        BUFFER 3
      END # End of LABEL
    END # End of LEGEND

    INCLUDE "map06_countries.map"
    INCLUDE "map06_lakes.map"
    INCLUDE "map06_rivers.map"
    INCLUDE "map06_cities.map"
    INCLUDE "map06_roads.map"
    INCLUDE "map06_rails.map"

  END # End of Map


• map06_countries.map

  LAYER
    NAME countries
    STATUS DEFAULT
    TYPE POLYGON
    CONNECTIONTYPE POSTGIS
    CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
    PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
    DATA "geom from countries_table" # SQL SELECT Statement
    CLASS
      NAME "陸地"
      STYLE
        COLOR 255 255 255
        ANTIALIAS true
      END # End of STYLE
    END # End of CLASS
  END # End of LAYER


• map06_lakes.map

  LAYER
    NAME lakes
    STATUS ON
    TYPE POLYGON
    CONNECTIONTYPE POSTGIS
    CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
    PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
    DATA "geom from lakes_table" # SQL SELECT Statement
    CLASS
      NAME "湖沼"
      STYLE
        COLOR 128 128 255
        # ANTIALIAS true
      END # End of STYLE
    END # End of CLASS
  END # End of LAYER


• map06_rivers.map

  LAYER
    NAME rivers
    STATUS ON
    TYPE LINE
    CONNECTIONTYPE POSTGIS
    CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
    PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
    DATA "geom from rivers_table" # SQL SELECT Statement
    LABELITEM "name"
    CLASS
      NAME "河川"
      EXPRESSION ([scalerank] < 5)
      STYLE
        WIDTH 1
        ANTIALIAS TRUE
        COLOR 128 128 255
        OUTLINECOLOR 0 0 0
      END # End of STYLE
    END # End of CLASS
  END # End of LAYER


• map06_cities.map

  SYMBOL
    NAME "circle"
    TYPE ellipse
    FILLED true
    POINTS
      3 3
    END # End of POINTS
  END # End of SYMBOL

  LAYER
    NAME cities
    STATUS ON
    TYPE POINT
    CONNECTIONTYPE POSTGIS
    CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
    PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
    DATA "geom from city_table" # SQL SELECT Statement
    LABELITEM "name"
    CLASS
      NAME "主要都市"
      EXPRESSION ([scalerank] < 1)
      STYLE
        SYMBOL "circle"
        COLOR 255 102 0
      END # End of STYLE
      LABEL
        TYPE TRUETYPE
        FONT ipa_gothic
        SIZE 10
        COLOR 0 0 0
        OUTLINECOLOR 255 255 255
        SHADOWCOLOR 255 0 0
        SHADOWSIZE 1 1
        FORCE true
        POSITION auto
      END # End of LABEL
    END # End of CLASS
    CLASS
      NAME "大都市"
      EXPRESSION ([scalerank] < 3)
      MAXSCALE 40000000
      STYLE
        SYMBOL "circle"
        COLOR 255 64 64
      END # End of STYLE
      LABEL
        TYPE TRUETYPE
        FONT ipa_gothic
        SIZE 10
        COLOR 0 0 0
        OUTLINECOLOR 255 255 255
        SHADOWCOLOR 255 0 0
        SHADOWSIZE 1 1
        FORCE true
        POSITION auto
      END # End of LABEL
    END # End of CLASS
    CLASS
      NAME "人工密集地帯"
      STYLE
        SYMBOL "circle"
        COLOR 255 255 128
      END # End of STYLE
    END # End of CLASS
  END # End of LAYER


• map06_roads.map

  LAYER
    NAME roads
    STATUS ON
    TYPE LINE
    CONNECTIONTYPE POSTGIS
    CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
    PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
    DATA "geom from roads_table" # SQL SELECT Statement
    CLASS
      NAME "道路"
      EXPRESSION ([scalerank] < 5)
      STYLE
        WIDTH 1
        ANTIALIAS TRUE
        COLOR 255 128 128
        OUTLINECOLOR 0 0 0
      END # End of STYLE
    END # End of CLASS
  END # End of LAYER


• map06_rails.map

  LAYER
    NAME rails
    STATUS ON
    TYPE LINE
    CONNECTIONTYPE POSTGIS
    CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
    PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
    DATA "geom from railroads_table" # SQL SELECT Statement
    CLASS
      NAME "鉄道"
      EXPRESSION ([scalerank] < 6)
      STYLE
        WIDTH 1
        ANTIALIAS TRUE
        COLOR 0 255 0
        OUTLINECOLOR 0 0 0
      END # End of STYLE
    END # End of CLASS
  END # End of LAYER


地図情報を WMS (Web Map Service) として公開する †

• https://hondou.homedns.org/cgi-bin/mapserver?map=/opt/maps/map07.map&SERVICE=wms&VERSION=1.1.1&REQUEST=GetMap&FORMAT=image/png&SRS=EPSG:4326&LAYERS=countries,lakes,rivers,cities,roads,rails&BBOX=125,30,150,50&WIDTH=550&HEIGHT=450

• http://mapserver.org/ogc/wms_server.html
  • map file の WEB に METADATA 要素を追加する。Projection や URL を設定する
  • map file の ROOT に PROJECTION が必要
  • LAYER にも METADATA 要素を追加する。WMS として公開するレイヤの名称を設定する。
• map07.map

  MAP
    IMAGETYPE PNG
    EXTENT -180 -90 180 90 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192
    FONTSET "/opt/maps/fonts.list"
    UNITS dd

    PROJECTION
      "init=epsg:4326"
    END

    # WEB
    WEB
      TEMPLATE "/opt/maps/template06.html"
      IMAGEPATH "/var/www/html/tmp/"
      IMAGEURL "/tmp/"
      MINSCALEDENOM 200
      MAXSCALEDENOM 177732952
      METADATA
        "wms_title"          "MapServer Tutorial"
        "wms_onlineresource" "http://app.example.com/cgi-bin/mapserver?map=/opt/maps/map07.map"
        "wms_srs"            "EPSG:4326"
        "wms_abstract"       "Cities are joint point of rivers and road and railroads"
        "wms_enable_request" "*"
      END # End of METADATA
    END # End of WEB

    INCLUDE "map07_countries.map"
    INCLUDE "map07_lakes.map"
    INCLUDE "map07_rivers.map"
    INCLUDE "map07_cities.map"
    INCLUDE "map07_roads.map"
    INCLUDE "map07_rails.map"

  END # End of Map


• map07_countries.map

  LAYER
    NAME countries
    METADATA
      "wms_title" "countries"
    END
    STATUS DEFAULT
    TYPE POLYGON
    CONNECTIONTYPE POSTGIS
    CONNECTION "host=localhost port=5432 dbname=demo user=postgres password=postgres"
    PROCESSING "CLOSE_CONNECTION=DEFER" # DB CONNECTION POOL
    DATA "geom from countries_table" # SQL SELECT Statement
    CLASS
      NAME "陸地"
      STYLE
        COLOR 255 255 255
        ANTIALIAS true
      END # End of STYLE
    END # End of CLASS
  END # End of LAYER


  (他も LAYER にも同様に METADATA を追加する)
• WMS のメタ情報を取得 (きちんと設定できているか確認)

  $ curl "http://app.example.com/cgi-bin/mapserver?map=/opt/maps/map07.map&SERVICE=wms&VERSION=1.1.1&REQUEST=GetCapabilities"
  <?xml version='1.0' encoding="ISO-8859-1" standalone="no" ?>
  <!DOCTYPE WMT_MS_Capabilities SYSTEM "http://schemas.opengis.net/wms/1.1.1/WMS_MS_Capabilities.dtd"
   [
   <!ELEMENT VendorSpecificCapabilities EMPTY>
   ]>  <!-- end of DOCTYPE declaration -->

  <WMT_MS_Capabilities version="1.1.1">

  <!-- MapServer version 6.0.3 OUTPUT=GIF OUTPUT=PNG OUTPUT=JPEG SUPPORTS=PROJ SUPPORTS=AGG SUPPORTS=CAIRO
  SUPPORTS=FREETYPE SUPPORTS=ICONV SUPPORTS=FRIBIDI SUPPORTS=WMS_SERVER SUPPORTS=WMS_CLIENT SUPPORTS=WFS_SERVER
  SUPPORTS=WFS_CLIENT SUPPORTS=WCS_SERVER SUPPORTS=SOS_SERVER SUPPORTS=FASTCGI SUPPORTS=THREADS SUPPORTS=GEOS
  INPUT=POSTGIS INPUT=OGR INPUT=GDAL INPUT=SHAPEFILE -->

  <Service>
    <Name>OGC:WMS</Name>
    <Title>MapServer Tutorial</Title>
    <Abstract>Cities are joint point of rivers and road and railroads</Abstract>

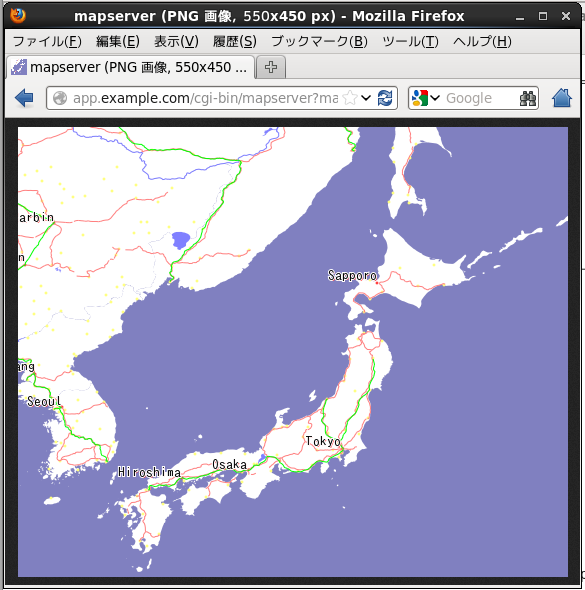

• WMSを読み出す

  http://app.example.com/cgi-bin/mapserver?map=/opt/maps/map07.map&SERVICE=wms&VERSION=1.1.1&REQUEST=GetMap
  &FORMAT=image/png&SRS=EPSG:4326&LAYERS=countries,lakes,rivers,cities,roads,rails
  &BBOX=125,30,150,50&WIDTH=550&HEIGHT=450

  • これは必須のパラメター
  • http://mapserver.org/ogc/wms_server.html#test-with-a-getmap-request

Open Layers から WMS を使う †

• OpenLayers? の配置
  • http://openlayers.org/
  • OpenLayers?.js と img/ theme/ を Web サーバに配置する

    $ tar xvzf OpenLayers-2.13.1.tar.gz
    $ cd OpenLayers-2.13.1
    $ sudo cp OpenLayers.js /var/www/html/
    $ sudo cp -Rv img/ /var/www/html
    $ sudo cp -Rv theme/ /var/www/html

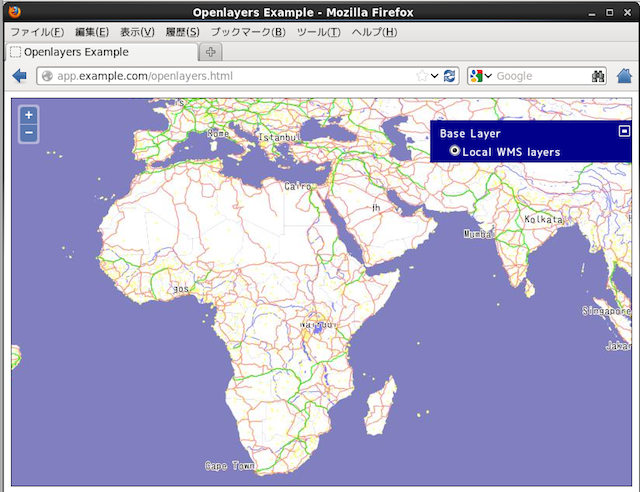

• http://app.example.com/openlayers.html

  すげーな。書いたコードはこんだけ
• openlayers.html

  <!DOCTYPE html>
  <html lang="ja">
    <meta charset="UTF-8"/>
    <title>Openlayers Example</title>
    <style type="text/css">
      #map {
        width  : 800px;
        height : 500px;
        border : 1px solid black;
      }
    </style>
    <body>
      <div id="map"></div>
    </body>
    <script src="OpenLayers.js"></script>
    <script type="text/javascript">
      var lon = 140.0;
      var lat = 35.0;
      var zoom = 5;
      var map = new OpenLayers.Map('map');
      var localWMS = new OpenLayers.Layer.WMS(
        "Local WMS layers",
        "http://app.example.com/cgi-bin/mapserver?map=/opt/maps/map07.map",
        {layers: ['countries','lakes','rivers','cities','roads','rails'], transparent: false},
        {isBaseLayer: true}
      );
      map.addLayer(localWMS);
      map.setCenter(new OpenLayers.LonLat(lon, lat), zoom);
      map.addControl(new OpenLayers.Control.LayerSwitcher());
    </script>
  </html>


Map Cache †

• http://www.mapserver.org/mapcache/install.html#apache-module-specific-instructions
• さすがに OpenLayers? をガンガン使うときに、毎回画像を作ると遅い
• Map Cache は WMS のキャッシュとして働く。一度作った画像は最大 1 日間キャッシュにとっておいて、同じ画像が要求された場合にはキャッシュを返す
• Map Cache は、Apache の module として動く。CGI として動かすことも可能
• キャッシュの格納方法には、ファイル、SQLite、BDB、Memcached などを使える。今日日実サービスでは Memcached 一択かな。Amazon ElastiCache? とか

インストール †

1. Scientific Linux 6.4 の場合 (EPEL は設定済みとする)
2. ライブラリの取得

   $ sudo yum -y install httpd-devel libpng-devel libjpeg-devel libcurl-devel
   $ sudo yum -y install pcre-devel pixman-devel
   $ sudo yum -y install fcgi-devel gdal-devel geos-devel sqlite-devel libtiff-devel libgeotiff-devel db4-devel
   $ sudo yum -y install git cmake make gcc gcc-c++
   $ sudo yum -y install memcached libmemcached libmemcached-devel

3. ビルド

   $ git clone git://github.com/mapserver/mapcache.git
   $ cd mapcache
   $ mkdir build
   $ cd build
   $ cmake .. -DWITH_MEMCACHE=1 -DWITH_OGR=0
   -- * Configured options for the mapcache library
   --  * Mandatory components
   --   * png: /usr/lib64/libpng.so
   --   * jpeg: /usr/lib64/libjpeg.so
   --   * Curl: /usr/lib64/libcurl.so
   --   * Apr: /usr/lib64/libapr-1.so
   --  * Optional components
   --   * PIXMAN: /usr/lib64/libpixman-1.so
   --   * SQLITE: /usr/lib64/libsqlite3.so
   --   * Berkeley DB: disabled
   --   * Memcache: /usr/lib64/libaprutil-1.so
   --   * TIFF: disabled
   --   * GeoTIFF: disabled
   --   * Experimental TIFF write support: disabled
   --   * PCRE: disabled
   --   * Experimental mapserver support: disabled
   -- * Seeder Configuration Options:
   --   * GEOS: /usr/lib64/libgeos_c.so
   --   * OGR: disabled
   -- * CGI Configuration Options:
   --   * FastCGI: /usr/lib64/libfcgi.so
   -- * Apache Module support status:
   --   * Mapcache Version String: mod_mapcache/1.3dev
   --   * Module will be installed to : /usr/lib64/httpd/modules
   -- Configuring done
   -- Generating done
   -- Build files have been written to: /home/kagyuu/mapcache/build
   $ make
   $ sudo make install
   Install the project...
   -- Install configuration: ""
   -- Installing: /usr/local/lib/libmapcache.so
   -- Installing: /usr/local/bin/mapcache_seed
   -- Removed runtime path from "/usr/local/bin/mapcache_seed"
   -- Installing: /usr/local/bin/mapcache.fcgi
   -- Removed runtime path from "/usr/local/bin/mapcache.fcgi"
   -- Installing: /usr/lib64/httpd/modules/mod_mapcache.so
   -- Removed runtime path from "/usr/lib64/httpd/modules/mod_mapcache.so"

   • OGR(GDAL) を無効化しないと、

     /usr/lib/gcc/x86_64-redhat-linux/4.4.7/../../../../lib64/libgdal.so: undefined reference to `PQresultStatus'
     /usr/lib/gcc/x86_64-redhat-linux/4.4.7/../../../../lib64/libgdal.so: undefined reference to `PQresultErrorMessage'
     /usr/lib/gcc/x86_64-redhat-linux/4.4.7/../../../../lib64/libgdal.so: undefined reference to `PQnfields'
     ...

     GDAL は、必須ではないからいいや
   • Memcached バインディングは、デフォルトでは無効なので有効化する
4. 最後に ldconfig で、/usr/local/lib/libmapcache.so をシステムに認識させる
   Redhat 系では /usr/local/lib が、共有ライブラリのディレクトリになっていないので追加する。local.conf を追記する

   $ cat /etc/ld.so.conf.d/local.conf
   /usr/local/lib

   共有ライブラリとして認識させる

   $ sudo ldconfig
   $ ldconfig -v | grep mapcache
   	libmapcache.so -> libmapcache.so
   $ ldd /etc/httpd/modules/mod_mapcache.so
   	linux-vdso.so.1 =>  (0x00007fff6bd58000)
   	libmapcache.so => /usr/local/lib/libmapcache.so (0x00007f096ae59000)
   	libpng12.so.0 => /usr/lib64/libpng12.so.0 (0x00007f096ac33000)
          ...

Apache への組み込み †

1. /etc/httpd/conf/httpd.conf にモジュールを追加

   LoadModule mapcache_module modules/mod_mapcache.so

2. /etc/httpd/conf.d/mapcache.conf を作成
   • Apache2.2

     <IfModule mapcache_module>
       <Directory /opt/mapcache>
         Order Allow,Deny
         Order allow,deny
         Allow from all
        </Directory>
        MapCacheAlias /mapcache "/opt/mapcache/mapcache.xml"
     </IfModule>

   • Apache2.4

     <IfModule mapcache_module>
       <Directory /opt/mapcache>
         Require all granted
        </Directory>
        MapCacheAlias /mapcache "/opt/mapcache/mapcache.xml"
     </IfModule>

   • 2.4 で 2.2 の設定をすると「AH01630: client denied by server configuration」
3. サンプル用のキャッシュ設定で動かす

   $ sudo mkdir /opt/mapcache
   $ sudo cp /home/kagyuu/mapcache/mapcache.xml /opt/mapcache/
   $ sudo chown -R apache:apache /opt/mapcache/
   $ sudo chmod -R 755 /opt/mapcache/

   mapcache.xml は、github から clone してきたもの
4. 再起動してインストールを確認

   $ sudo /sbin/service httpd restart

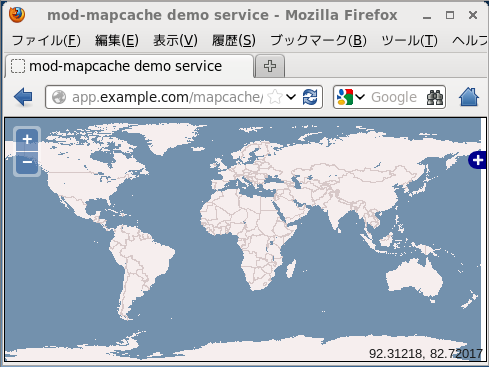

   http://app.example.com/mapcache/demo


mapcache.xml について †

• [grid] には、キャッシュするタイルの設定を行う
  • 組み込み設定 WGS84, g, GoogleMapCompatible? が用意されている
  • ちゃんと調べてきちんと設定しないと動かないので、あるもの(奇特な専門家が公開してくれているもの)を使ったほうが良さそう
  • [units] : m = meters / dd = decimal degree / ft = feet
  • [resolutions] : zoom レベルに対応する縮尺。これ調べるの大変
• [source]-[http]-[url] には、パラメータ名無しの URL を指定する。
  • GET パラメータは、[source]-[getmap] に記述する。GET パラメータは大文字小文字関係有り
  • [getmap] には、デフォルトで <REQUEST>GetMap?<REQUEST><SERVICE>WMS</SERVICE><STYLE></STYLE><VERSION>1.1.0</VERSION> が設定されている
• [format] には PNG, JPEG, MIXED が使える
  • <format name="mypng" type="PNG"><compression>fast|best</compression><colors> 2 to 256</colors></format>
  • <format name="myjpg" type="JPEG"><quality>0 to 100</quality><photometric>ycbcr|rgb</photometric></format>
  • <format name="mymix" type="MIXED"><transparent>mypng</transparent><opaque>JPEG</opaque></format>
• [tileset] には、キャッシュするタイルの設定を行う
  • [dimensions] はオプション。よくわからないので要らないかな

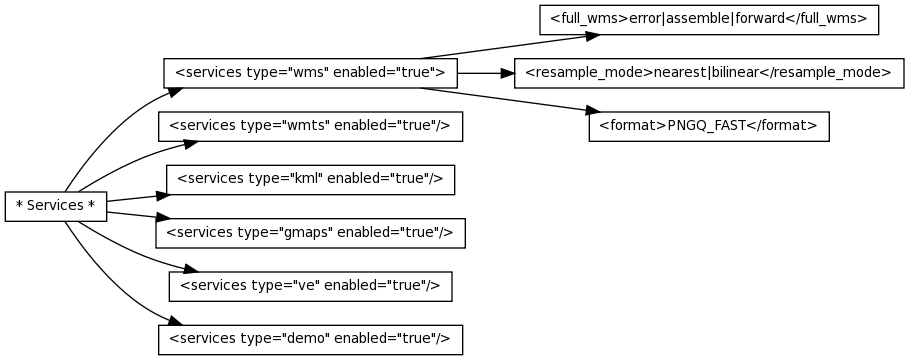

• [service] には、mapcache がクライアントからどう見えるか
  • [full_wms] : error = 一律404Error (default) / assemble = キャッシュ / forward
  • [resample_mode] : nearest = fast but poor quality / bilinear = slow but good quality

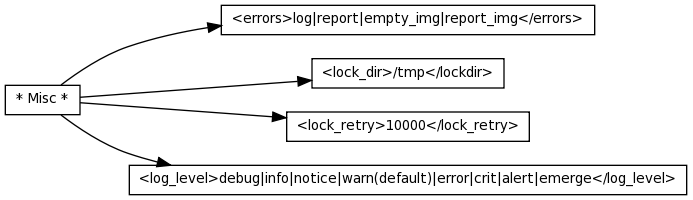

• [errors] : log = 500エラー / report = エラーメッセージ / empty_img = 空の画像 / report_img = エラー画像。実運用では empty_img がお勧めだそうだ。mapcache でエラーが起きても、クライアント側は、なんとなくそれなりに動く。

自分の WMS に接続する †

• めちゃめちゃ速いですやん !!!
• はまるところ、
  • mapcache.xml を変更したら apache を再起動
  • Apache 起動時に mapcache.xml の文法エラーが出る
  • Openlayers からの参照方法は http://app.example.com/mapcache/?LAYERS=test 。LAYERS には、mapserver の レイヤーではなく、mapcache の tileset 名を指定する。
• /opt/mapcache/mapcache.xml

  <?xml version="1.0" encoding="UTF-8"?>

  <mapcache>
     <cache name="disk" type="disk">
        <base>/tmp</base>
        <symlink_blank/>
     </cache>
     <source name="vmap0" type="wms">
        <getmap>
           <params>
             <MAP>/opt/maps/map07.map</MAP>
             <LAYERS>countries,rivers,lakes,roads,rails,cities</LAYERS>
           </params>
        </getmap>

        <http>
           <url>http://app.example.com/cgi-bin/mapserver</url>
           <headers>
             <User-Agent>mod_mapcache</User-Agent>
           </headers>
        </http>
     </source>

     <tileset name="test">
        <source>vmap0</source>
        <cache>disk</cache>
        <grid>WGS84</grid>
        <format>PNG</format>
        <metatile>5 5</metatile>
        <metabuffer>10</metabuffer>
        <expires>3600</expires>
     </tileset>

     <default_format>PNG</default_format>

     <service type="wms" enabled="true">
        <full_wms>assemble</full_wms>
        <resample_mode>bilinear</resample_mode>
        <format>PNG</format>
        <maxsize>4096</maxsize>
     </service>
     <service type="wmts" enabled="true"/>
     <service type="tms" enabled="true"/>
     <service type="kml" enabled="true"/>
     <service type="gmaps" enabled="true"/>
     <service type="ve" enabled="true"/>
     <service type="mapguide" enabled="true"/>
     <service type="demo" enabled="true"/>

     <errors>report</errors>
     <lock_dir>/tmp</lock_dir>
     <log_level>debug</log_level>
  </mapcache>


• /var/www/html/openlayers2.html

  <!DOCTYPE html>
  <html lang="ja">
    <meta charset="UTF-8"/>
    <title>Openlayers Example</title>
    <style type="text/css">
      #map {
        width  : 800px;
        height : 500px;
        border : 1px solid black;
      }
    </style>
    <body>
      <div id="map"></div>
    </body>
    <script src="OpenLayers.js"></script>
    <script type="text/javascript">
      var lon = 140.0;
      var lat = 35.0;
      var zoom = 5;
      var map = new OpenLayers.Map('map',{
        displayProjection: new OpenLayers.Projection("EPSG:4326")
      });
      var localWMS = new OpenLayers.Layer.WMS(
        "Local WMS layers",
        "http://app.example.com/mapcache/?",
        {layers: 'test'},
        {isBaseLayer: true,
         units:"dd",
         maxExtent: new OpenLayers.Bounds(-180,-90,180,90),
         projection: new OpenLayers.Projection("EPSG:4326")
        }
      );
      map.addLayer(localWMS);
      map.setCenter(new OpenLayers.LonLat(lon, lat), zoom);
      map.addControl(new OpenLayers.Control.LayerSwitcher());
    </script>
  </html>


  → Openlayers3 の対応 GIS Mapserver EPSG3857対応

memcached †

• memcahed を起動 SL64 memcached
• mapcache.xml に memcache の設定をする

    <cache name="disk" type="disk">
       <base>/tmp</base>
       <symlink_blank/>
    </cache>
    <cache name="memcache" type="memcache">
      <server>
        <host>localhost</host>
        <port>11211</port>
      </server>
    </cache>

• tileset.cache を disk から memcache に変更すれば OK
• 初回読み込み(キャッシュへの積み込み)は、disk のほうが若干速い。
• キャッシュからの読み出しは memcached のほうが断然速い

他の WMS を参照する †

• 2013 年末現在、まともな公開WMSは、Open Street Map くらい
• NASA JPL の衛星写真も 2010 年ころに WMS サービスを終了していたらしい

  [~]$ curl "http://wms.jpl.nasa.gov/wms.cgi?REQUEST=GetMap&LAYERS=us_landsat7&STYLES=&FROMAT=png&TRANSPARENT=true"
  <?xml version='1.0' encoding="UTF-8" standalone="no" ?>
  <!DOCTYPE ServiceExceptionReport SYSTEM "http://wms.jpl.nasa.gov/exception_1_1_1.dtd ">
  <ServiceExceptionReport version="1.1.1">
  <ServiceException>
  This server no longer provides full WMS services!
  </ServiceException>
  </ServiceExceptionReport>

  ぐぬぬ
• クライアント側(OpenLayers?)で合成するかな
• 試せていないけど、mapfile はこんなかんじにするらしい

  MAP
    IMAGETYPE PNG
    EXTENT -180 -90 180 90 # <Lower Left X> <Lower Left Y> <Upper Right X> <Upper Right Y>
    SIZE   640 320
    IMAGECOLOR 128 128 192
    FONTSET "/opt/maps/fonts.list"
    UNITS dd

    PROJECTION
      "init=epsg:4326"
    END

    LAYER
      NAME "landsat"
      TYPE RASTER
      OFFSITE 0 0 0
      STATUS DEFAULT
      CONNECTION "http://wms.jpl.nasa.gov/wms.cgi?REQUEST=GetMap&LAYERS=us_landsat7&STYLES=&FROMAT=png&TRANSPARENT=true"
      CONNECTIONTYPE WMS
      METADATA
        "wms_title"          "LandSat"
        "wms_srs"            "epsg:4326"
        "wms_name"           "us_landsat7"
        "wms_server_version" "1.1.1"
        "wms_format"         "image/png"
      END # End of Metadata
      PROJECTION
        "init=epsg:4326"
      END
    END # End of Layer
  END # End of Map


サンプルアプリ †

• ソースコード
  • https://github.com/kagyuu/DockerExam/tree/master/ubuntu_mapserver
• サイト
  • http://hondou.homedns.org/mapserver/

---

GIS
