setup †

• DeepLearning 計算機設定 2020Q1版

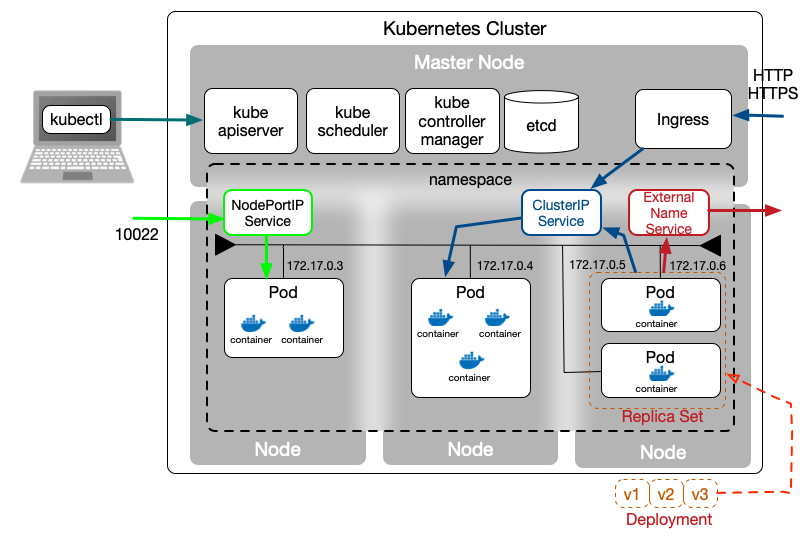

Kubernetes †

ハードウェア †

Kubernetes全体の管理 †

アプリコンテナ †

Podの構成 †

• ネットワーク
  • Podに内部ネットワークのIPアドレスが振られる
  • ただしIPアドレスは起動するごとに変わるので、内部ネットワークのIPアドレスはアプリやユーザは使わない
• Podは、Dockerが動いている仮想マシンと考えるとわかりやすい

  +--------------+
  | Pod          |
  |              | 172.17.0.3
  | Nginx(80)----+-8080----
  | Container    |
  |    |         |
  |    | (5432)  |
  | Postgis      |
  | Container    |
  +--------------+

  Port変換で、Container上で動いているアプリが listen している Port を Pod 外に公開する

Service †

• 冗長化

  Replica Set	同一構成のPodの組。並列性能の向上、障害対応のために用いる
  Deployment	本番サービスでは Deployment でアプリを管理。過去の Replica Set をもっていて、Replica Set に対してダウンタイムがないようにバージョンアップやロールバックを行える

• Podへの外部からのアクセスは Service (L4 Switch相当) が振り分ける
  • Pod はそれぞれラベルを持っていて、ラベルに従ってパケットを振り分ける。（そういうふうに Service を設定する)
  • Replica Set 内の Pod はすべて同じラベルを持っていて、Service はそのことを知っているので、負荷分散がおこなわれる
    こんなかんじ

    IN Port	Label
    4848ポートに来たパケットは	"本番環境の管理アプリ" ラベルのPodにルーティング
    8080ポートに来たパケットは	"本番環境" ラベルのPodにルーティング
    14848ポートに来たパケットは	"テスト環境の管理アプリ" ラベルのPodにルーティング
    18080ポートに来たパケットは	"テスト環境" ラベルのPodにルーティング

    • "本番環境"ラベルのPodが3つあったら順繰りに呼ばれる。
    • パケット単位なんでアプリのセッションごとに振り分け先 Pod を固定するなんてことはできない → Ingress を使う

Ingress †

• クラスタ全体の HTTP Reverse Poxy (L7 Switch相当)
• 内部的には、外部からの HTTP Request を受け付けて、Service (Cluster IP Serice) 経由で Pod に HTTP パケットを投げなおしている
• 中身は Nginx

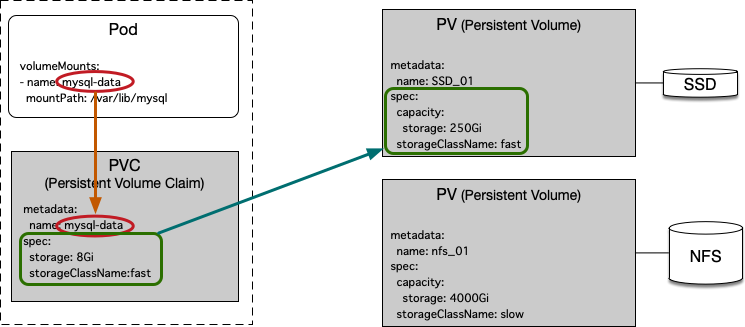

永続化領域 †

• Pod 内で動く Docker Container の データ永続化領域（Volume）をどう確保するか

  PV (Persistent Volume)	Kubernetes 上で動くアプリケーションのデータを格納する領域。まとめて確保して PVC に切り出す
  PVC (Persistent Volume Claim)	Pod が必要とするデータ領域のスペックと容量の要求(Claim)。Claim をもとに自動的に適切な PV が選ばれて PVC のデータ領域が作られる。通常は Volume Container が作られる
  Pod	Pod では、PVC の name とアプリケーションからのマウントポイントを決める

• PVCの例

  apiVersion: v1
  kind: PersistentVolumeClaim
  metadata:
    name: mysql-data
  spec:
    accessModes:
      - ReadWriteMany
    resources:
      requests:
        storage: 8Gi
    storageClassName: ssd


• PVの例

  apiVersion: v1
  kind: PersistentVolume
  metadata:
    name: nfs001
  spec:
    capacity:
      storage: 500Gi
    accessModes:
      - ReadWriteMany
    persistentVolumeReclaimPolicy: Recycle
    storageClassName: ssd
    mountOptions:
      - hard
    nfs:
      path: /opt/nfs
      server: ai-chan.local


• accessMode

  ReadWriteOnce?	1つのPodから読み書きできる
  ReadOnlyMany?	複数のPodから読み取りができる
  ReadWriteMany?	複数のPodから読み書きができる

• persistentVolumeReclaimPolicy?

  Retain	PVCが削除されても、データ領域(Volume Container)を残す
  Recycle	PVCが削除されたら、データ領域(Volume Container)の中身を削除する
  Delete	PVCが削除されたら、データ領域(Volume Container)を削除する

• storageClassName?
  • 任意に設定可能。Rancher ではデフォルトで何も登録されていない

kubectl †

参考文献 †

• kubectlチートシート(公式) https://kubernetes.io/ja/docs/reference/kubectl/cheatsheet/
• kubectlチートシート(PDF コミュニティ版) https://github.com/dennyzhang/cheatsheet-kubernetes-A4

コマンド補完 †

$ sudo apt install bash-completion
$ echo "source <(kubectl completion bash)" >> ~/.bashrc

これで、kubectl のサブコマンドの補完が効くようになる

kubectl create (作成) †

$ kubectl create -f 定義ファイル

• apply は前回の設定内容との差分が適用される。create は同名の設定があったらまるまる上書きする
• 初回にも apply を使えるので、create よりも apply を使うほうが良い

kubectl apply (更新) †

$ kubectl apply -f 定義ファイル

kubectl get (一覧表示) †

$ kubectl get nodes
$ kubectl get services
$ kubectl get pods

kubectl describe (詳細表示) †

$ kubectl describe services [service名]
$ kubectl describe pods [pod名]

kubectl delete （削除) †

$ kubectl delete service [service名]
$ kubectl delete pod [pod名]

kubectl log (標準出力) †

$ kubectl log [pod名] -f

• -f で tail -f のようにモニタし続ける

kubectl exec (podでコマンド実行) †

$ kubectl exec [pod名] -- [command]

対話Shellを実行する場合は

$ kubectl exec [pod名] -it -- /bin/bash

kubectrl cp (ファイルコピー) †

$ touch a.txt
$ kubectl cp ./a.txt hello-gpu:~/
$ kubectl cp hello-gpu:~/a.txt ./b.txt

双方向でコピーが可能

kubectl edit (設定変更) †

$ kubectl edit 資産種別('service'など) 資産名

viが起動し、設定内容を変更することができる。(ファイルの保存(:wq) で設定反映)

microK8s †

• kubernetes本体系

  サービス	(由来)	機能
  dashboard		kubernetesの稼働状況レポート
  dns		PodやServiceの名前解決
  ingress	(入口)	HTTP Reverse Proxy
  metalb		ロードバランサ―
  metrics-server		Podの性能情報の記録
  rbac		ユーザ認証・認可

• マイクロサービス

  サービス	(由来)	機能
  cilium	(繊毛)	Pod間通信のパケットフィルタリング
  istio		同じ機能のPodを複数ノードに配置したときの負荷分散 (linkerdと同じ位置づけ)
  linkerd		同じ機能のPodを複数ノードに配置したときの負荷分散 (istioと同じ位置づけ)
  jaeger	(ﾄｳｿﾞｸｶﾓﾒ)	同じ機能のPodを複数ノードに配置したときの負荷分散レポート
  knative		サーバレス基盤
  fluentd		ログとりまとめ
  prometheus		サービス監視

• パッケージマネージャ

  サービス	(由来)	機能
  helm	(舵)	Podのマーケットプレイス。定義ファイルは Chart(海図)。Kubernetes のyaml地獄を緩和
  helm3	(舵)

• 機械学習

  サービス	(由来)	機能
  gpu		gpuサポート
  kubeflow		tensorflow JOBの実行

• docker

  サービス	(由来)	機能
  registry		private docker registory。microK8s.kubectl で Pod を作るときに、ここに Docker Image を格納する
  storage		Persistent Volume。storageClassName?: microk8s-hostpath で /var/snap/microk8s/common/default-storage 以下に PV が作られる

dashboard †

• https://microk8s.io/docs/addon-dashboard
• インストール (有効化)

  $ microk8s enable dashboard

• アクセストークンの取得

  $ token=$(microk8s kubectl -n kube-system get secret | grep default-token | cut -d " " -f1)
  $ microk8s kubectl -n kube-system describe secret $token

• microk8s が動いているマシンから firefox でアクセス

  $ microk8s kubectl port-forward -n kube-system service/kubernetes-dashboard 10443:443

  とすると

  https://127.0.0.1:10443

  で dashboard にアクセスできる
• 外部からアクセスできるようにする

  $ kubectl -n kube-system edit service kubernetes-dashboard

  で spec を変更する

  spec:
    clusterIP: 10.152.183.133
    externalTrafficPolicy: Cluster
    ports:
    - nodePort: 32410
      port: 443
      protocol: TCP
      targetPort: 8443
    selector:
      k8s-app: kubernetes-dashboard
    sessionAffinity: None
    type: NodePort


  type を NodePort? に変えて保存する。nodePort は 30000 番台が割り振られる(設定してもよい)。
  cf. https://ponteru.hatenablog.com/entry/2020/01/15/220830
• Chromeからアクセスできるようにする
  • Chrome から dashboard にアクセスしようとすると、証明書エラー「保護されていません」でアクセスできない
  • [詳細設定] を押すとでてくる「192.168.10.32にアクセスする(安全ではありません)」リンクもない
  • どうやら SAN(Subject Alternative Name) が組み込まれていないオレオレ証明書では一切アクセスできないらしい
    • これまでの証明書は、サーバ単位で発行する必要があったが、SANではドメイン指定で、その配下のサーバ全てに有効な証明書を作れる
    • でも、うちのLANにDNSなんてないんでどうしよう・・・💡ピコーん nip.io をドメインにしてしまえ
    • nip.io は、ドメイン名(nio.ip)の前に指定した ip アドレスを返す。つまり、192.168.10.32.nip.io というURLを名前解決すると、IPアドレス 192.168.10.32 が返ってくる cf. https://nip.io/
  • ということで、新しく証明書を作り直して差し替える

    $ mkdir certs
    $ echo 'subjectAltName = DNS:nip.io' > certs/san.txt
    $ openssl req -nodes -newkey rsa:2048 -keyout certs/dashboard.key -out certs/dashboard.csr -subj "/CN=kubernetes-dashboard"
    $ openssl x509 -req -sha256 -days 3650 -in certs/dashboard.csr -signkey certs/dashboard.key -out certs/dashboard.crt -extfile certs/san.txt

    検証

    $ openssl x509 -in certs/dashboard.crt -text -noout
    Certificate:
       Data:
           Version: 3 (0x2)
           Serial Number:
               34:0c:a0:9b:7b:27:4d:5d:0e:fc:6e:34:cc:29:57:f8:50:07:ee:88
           Signature Algorithm: sha256WithRSAEncryption
           Issuer: CN = kubernetes-dashboard
           Validity
               Not Before: Apr 16 15:28:44 2020 GMT
               Not After : Apr 14 15:28:44 2030 GMT
           Subject: CN = kubernetes-dashboard
           Subject Public Key Info:
               Public Key Algorithm: rsaEncryption
                   RSA Public-Key: (2048 bit)
                   Modulus:
                       00:d7:2f:7c:91:ca:dc:62:de:43:8e:5d:db:44:a1:
                       (略)
                       71:8f
                   Exponent: 65537 (0x10001)
           X509v3 extensions:
               X509v3 Subject Alternative Name:
                   DNS:nip.io
       Signature Algorithm: sha256WithRSAEncryption
            be:0d:79:ea:6f:4e:20:7d:fe:f6:8e:eb:43:6a:07:b6:b5:8a:
            (略)
            b4:3c:2c:9f

    ミソは、X509v3 Subject Alternative Name: DNS:nip.io。ちゃんと SAN が効いている。
    kubernetes管理下の証明書(cert)差し替え

    $ kubectl delete secret kubernetes-dashboard-certs -n kube-system
    $ kubectl create secret generic kubernetes-dashboard-certs --from-file=certs -n kube-system
    $kubectl -n kube-system rollout restart deployment kubernetes-dashboard

    これで、https://192.168.10.32.nip.io:32410/ で、Chrome からアクセスできるようになる。

dns †

• https://microk8s.io/docs/addon-dns
• インストール (有効化)

  $ microk8s enable dns

• 各 pod の中の /etc/resolve.conf に

  search default.svc.cluster.local svc.cluster.local cluster.local
  nameserver 10.152.183.10
  options ndots:5

  が埋め込まれて、microK8s の dns が参照されるようになっている
• kubernetes クラスタ内部の名前解決
• 外部の名前解決は 8.8.8.8 に丸投げする (kubectl edit で変更可能)

storage †

• インストール (有効化)

  $ microk8s enable storage

• jenkins-pvc.yaml

  apiVersion: v1
  kind: PersistentVolumeClaim
  metadata:
    name: jenkins-pvc
    labels:
      app: jenkins
  spec:
    storageClassName: microk8s-hostpath
    accessModes:
      - ReadWriteOnce
    resources:
      requests:
        storage: 10Gi


  • microk8s の storage には hostpath が入っていて、pvc だけ作れば、そこから pv を作ってくれる
  • pv は、/var/snap/microk8s/common/default-storage に作られる
• pvc の作成

  $ kubectl apply -f jenkins-pvc.yaml
  persistentvolumeclaim/jenkins-pvc created

  $ kubectl get persistentvolumeclaims
  NAME          STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS        AGE
  jenkins-pvc   Bound    pvc-383c9bc9-c5c8-45b9-a622-fc9f389ac730   10Gi       RWO            microk8s-hostpath   2m3s

  $ kubectl get persistentvolumes
  NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                               STORAGECLASS        REASON   AGE
  pvc-383c9bc9-c5c8-45b9-a622-fc9f389ac730   10Gi       RWO            Delete           Bound    default/jenkins-pvc                 microk8s-hostpath            2m17s
  pvc-873e09fc-37e5-4c28-8947-b76a60725e3e   20Gi       RWX            Delete           Bound    container-registry/registry-claim   microk8s-hostpath            23d

  $ ls /var/snap/microk8s/common/default-storage
  container-registry-registry-claim-pvc-873e09fc-37e5-4c28-8947-b76a60725e3e
  default-jenkins-pvc-pvc-383c9bc9-c5c8-45b9-a622-fc9f389ac730

今宵はココまで †

gpu †

• https://microk8s.io/docs/addon-gpu
• インストール (有効化)

  $ microk8s enable gpu

ingress †

• https://microk8s.io/docs/addon-ingress
• インストール (有効化)

  $ microk8s enable ingress

---
