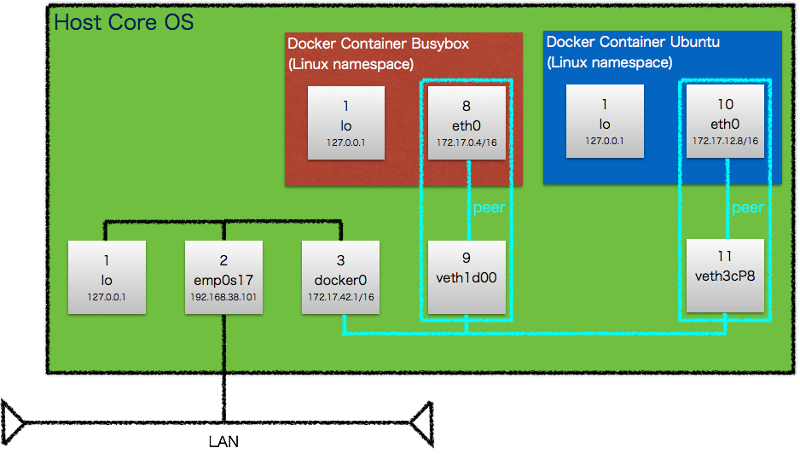

Docker の Network 構成 †

ホスト側に docker0 という Gateway ができる (正確には veth*** の bridgeになっている)
- ip アドレスは 172.17.42.1/16
- コンテナは docker0 を通じて、外部と通信を行う
コンテナ側の仮想NIC eth0 は、ホスト側の veth**** (Virtual eth) と peer になっている
- namespace を使ってプロセス空間・ネットワーク空間を切り分けるときの定跡
- コンテナ側の eth0 にふられる IP アドレスは docker build 時に乱数が設定される (dhcp ではない)

HOST

core@localhost ~ $ ifconfig
docker0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.17.42.1  netmask 255.255.0.0  broadcast 0.0.0.0
        inet6 fe80::5484:7aff:fefe:9799  prefixlen 64  scopeid 0x20<link>
        ether 56:84:7a:fe:97:99  txqueuelen 0  (Ethernet)
        RX packets 268  bytes 12676 (12.3 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 72  bytes 5532 (5.4 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

enp0s17: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.38.101  netmask 255.255.255.0  broadcast 192.168.38.255
        inet6 fe80::20c:29ff:fe74:6be9  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:74:6b:e9  txqueuelen 1000  (Ethernet)
        RX packets 5057  bytes 540415 (527.7 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 3835  bytes 390753 (381.5 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 18  base 0x1400

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 0  (Local Loopback)
        RX packets 606  bytes 163904 (160.0 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 606  bytes 163904 (160.0 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

veth1d00: flags=67<UP,BROADCAST,RUNNING>  mtu 1500
        inet6 fe80::24e7:74ff:fee0:ec46  prefixlen 64  scopeid 0x20<link>
        ether 26:e7:74:e0:ec:46  txqueuelen 1000  (Ethernet)
        RX packets 32  bytes 2216 (2.1 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 21  bytes 1926 (1.8 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

core@localhost ~ $ ip link show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: enp0s17: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT qlen 1000
    link/ether 00:0c:29:74:6b:e9 brd ff:ff:ff:ff:ff:ff
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT
    link/ether 56:84:7a:fe:97:99 brd ff:ff:ff:ff:ff:ff
9: veth1d00: <BROADCAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master docker0 state UP mode DEFAULT qlen 1000
    link/ether 26:e7:74:e0:ec:46 brd ff:ff:ff:ff:ff:ff

core@localhost ~ $ ethtool -S veth1d00
NIC statistics:
     peer_ifindex: 8

GUEST

core@localhost ~ $ docker run --rm -i busybox

ifconfig
eth0      Link encap:Ethernet  HWaddr 36:25:76:05:39:DB
          inet addr:172.17.0.4  Bcast:0.0.0.0  Mask:255.255.0.0
          UP BROADCAST RUNNING  MTU:1500  Metric:1
          RX packets:21 errors:0 dropped:0 overruns:0 frame:0
          TX packets:32 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:1926 (1.8 KiB)  TX bytes:2216 (2.1 KiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

ip link show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
8: eth0: <BROADCAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT group default qlen 1000
    link/ether 36:25:76:05:39:db brd ff:ff:ff:ff:ff:ff

↑

サービスの公開 †

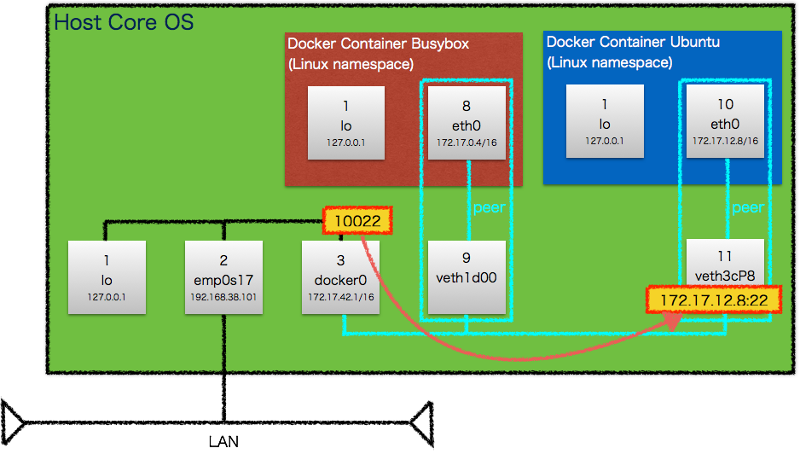

ホストマシンの 10022 に来たパケットを Ubuntu の 22 に転送する。

Dokcerfile
```
EXPOSE 22
```
で、公開するサービスを定義する
起動時に、ホスト側のポートを指定する
```
docker run -p 10022:22 -d atsushi/ubuntu_ssh_monit
```
ホスト側のポートがランダムで良ければ
```
docker run -p 22 -d atsushi/ubuntu_ssh_monit
```

↑

その他のネットワーク形式 †

bridge (default : このページで説明している形式)

docker run --net=bridge -p 10022:22 -d atsushi/ubuntu_ssh_monit

host (HOST の NIC を使う)

docker run --net=host -d atsushi/ubuntu_ssh_monit

none (ネットワークを使わない)

docker run --net=none -i atsushi/ubuntu_ssh_monit
